Reparatur des Unterwasserschiffes – Austausch der Bodensektion im Bereich Achtern Wellenausgang und Ruderanlage

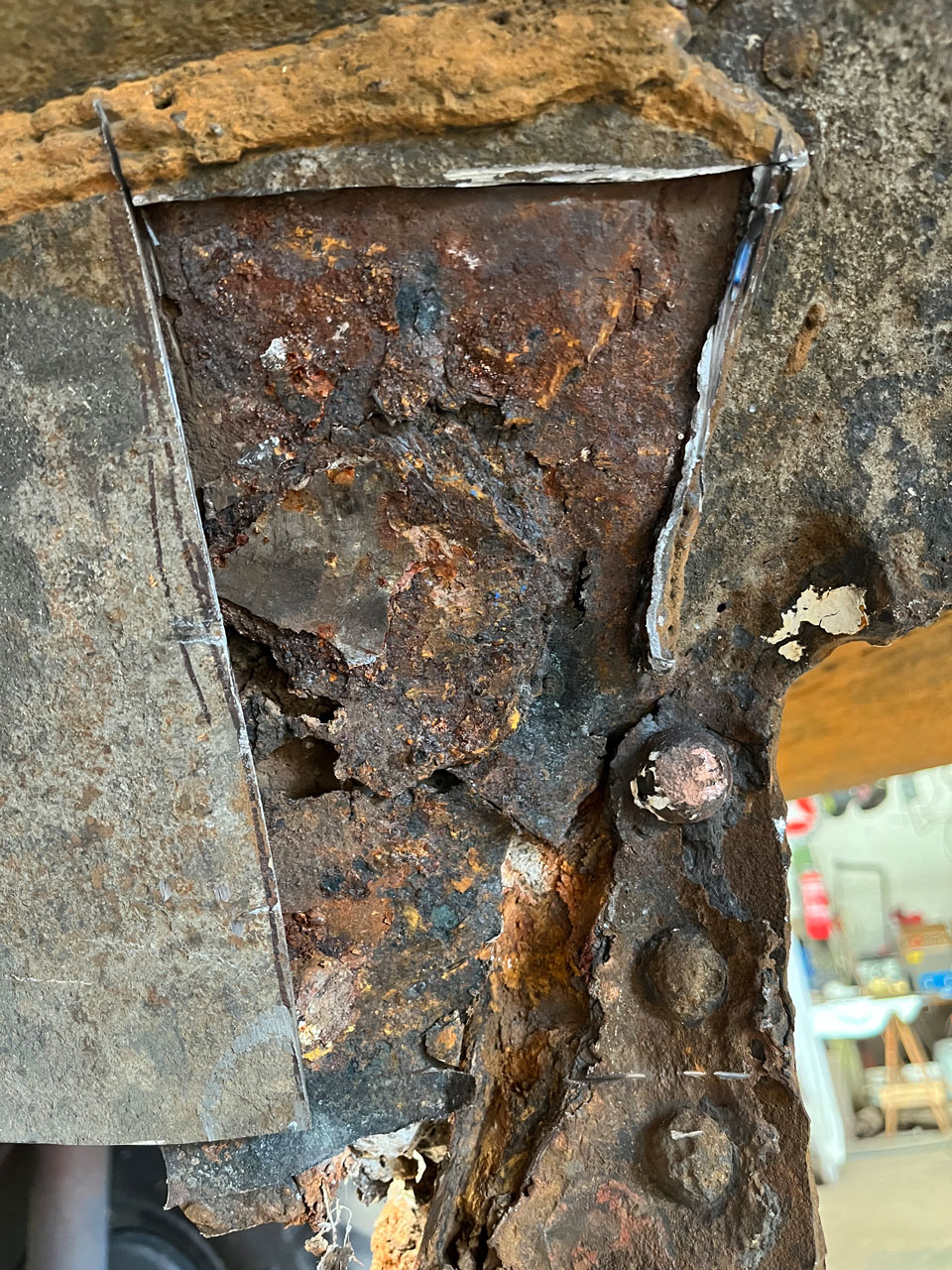

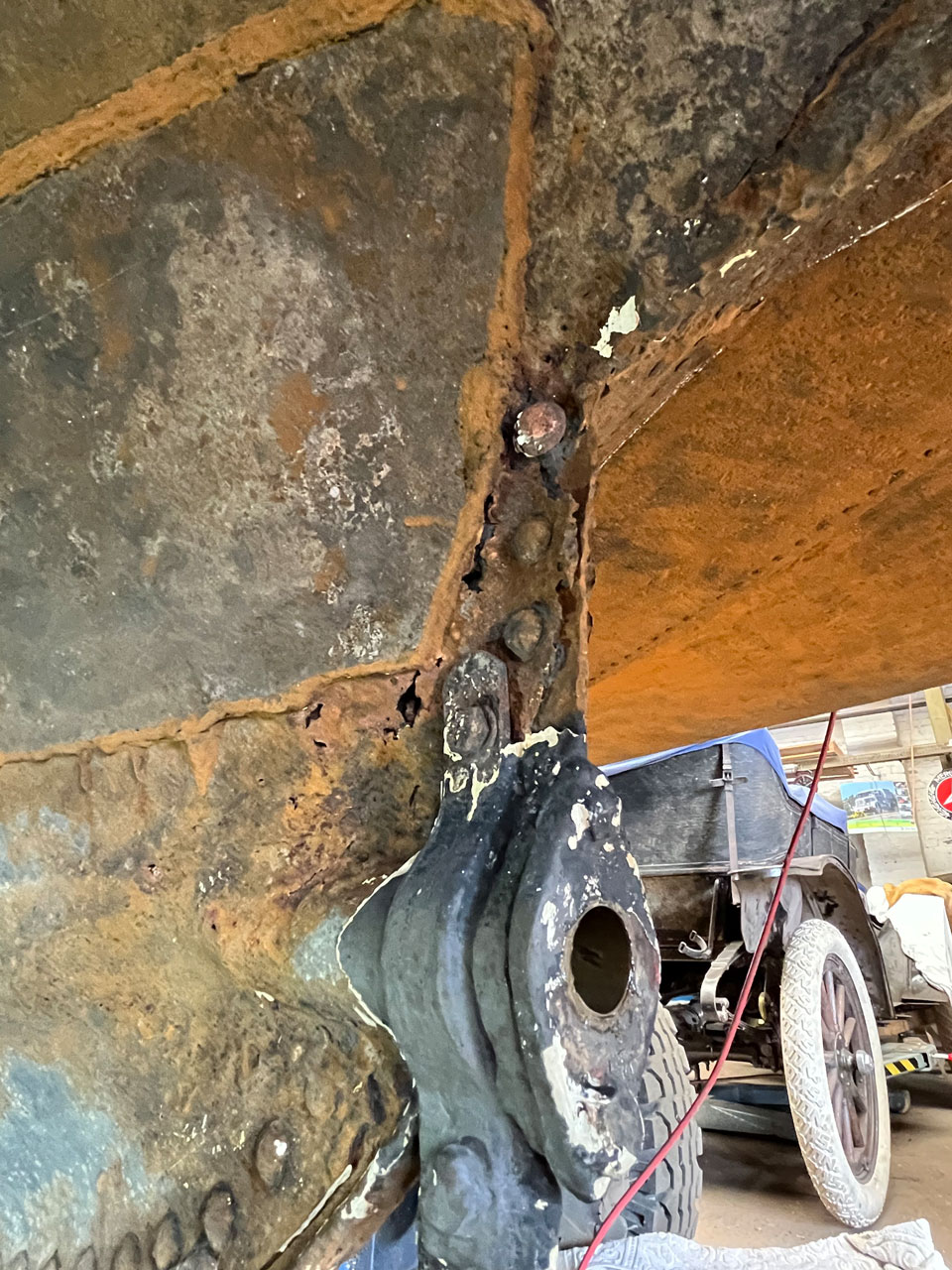

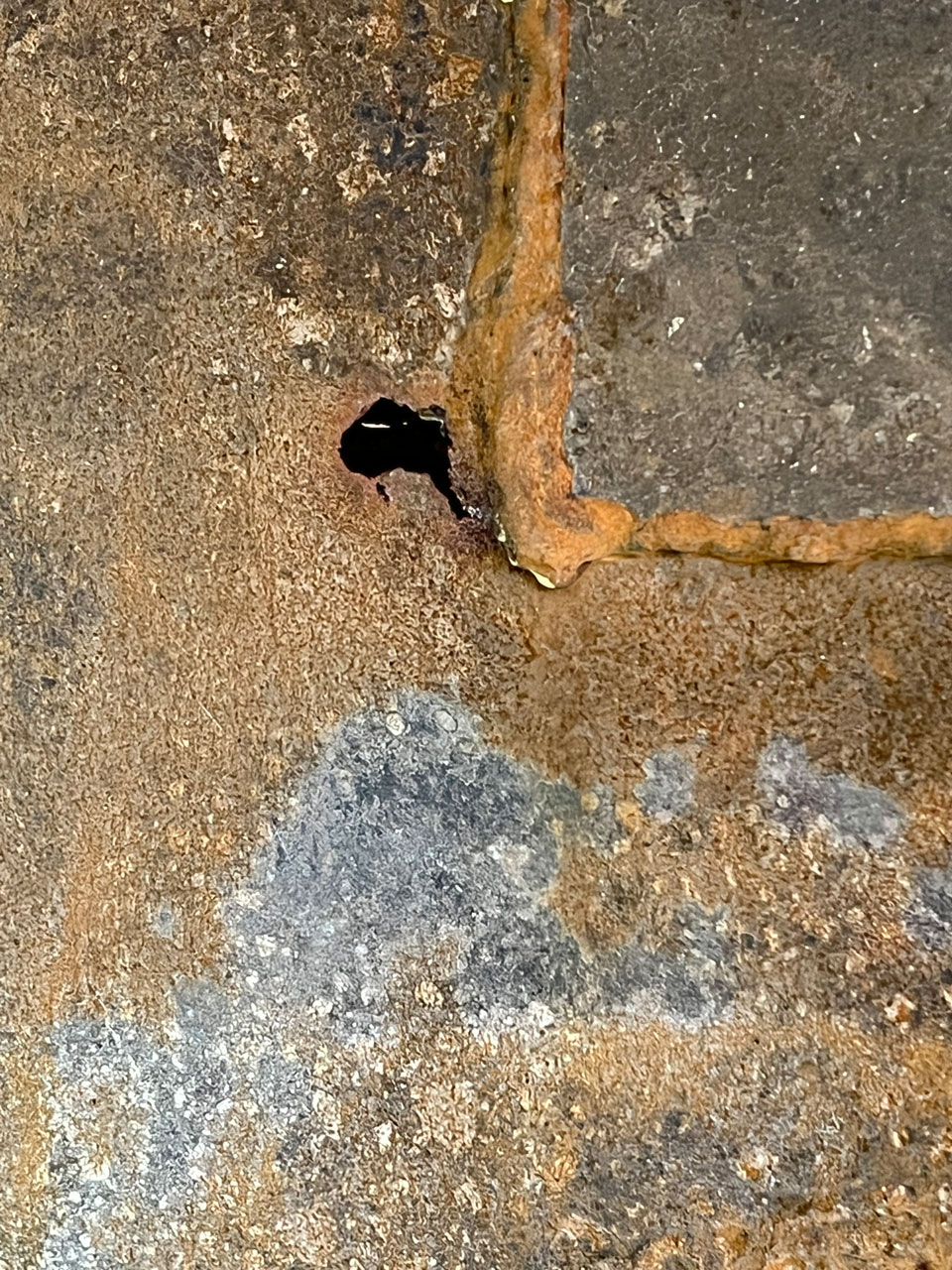

Nach der Feststellung von Schäden und Undichtigkeiten im Unterwasserschiff war eine Reparatur unausweichlich.

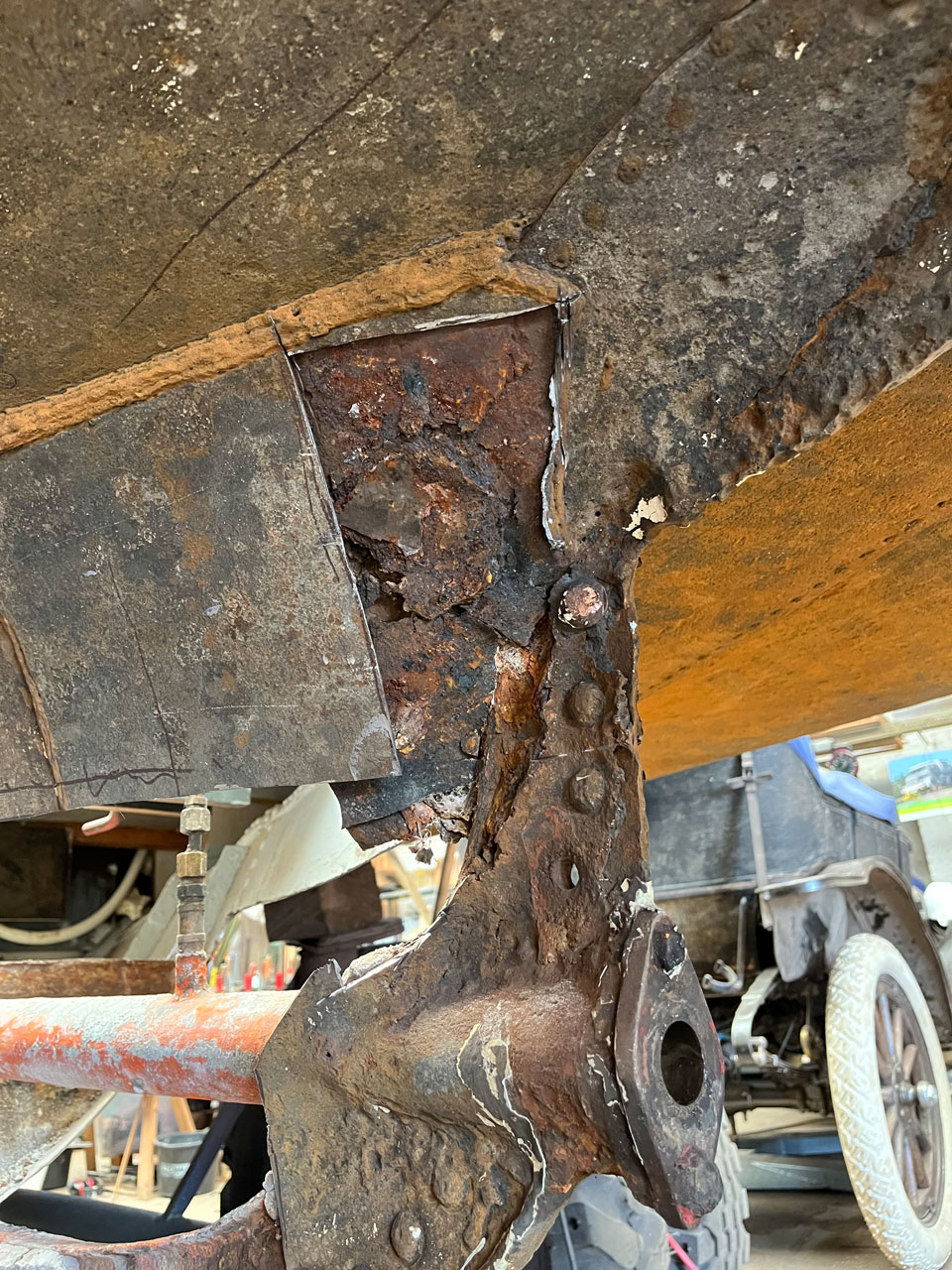

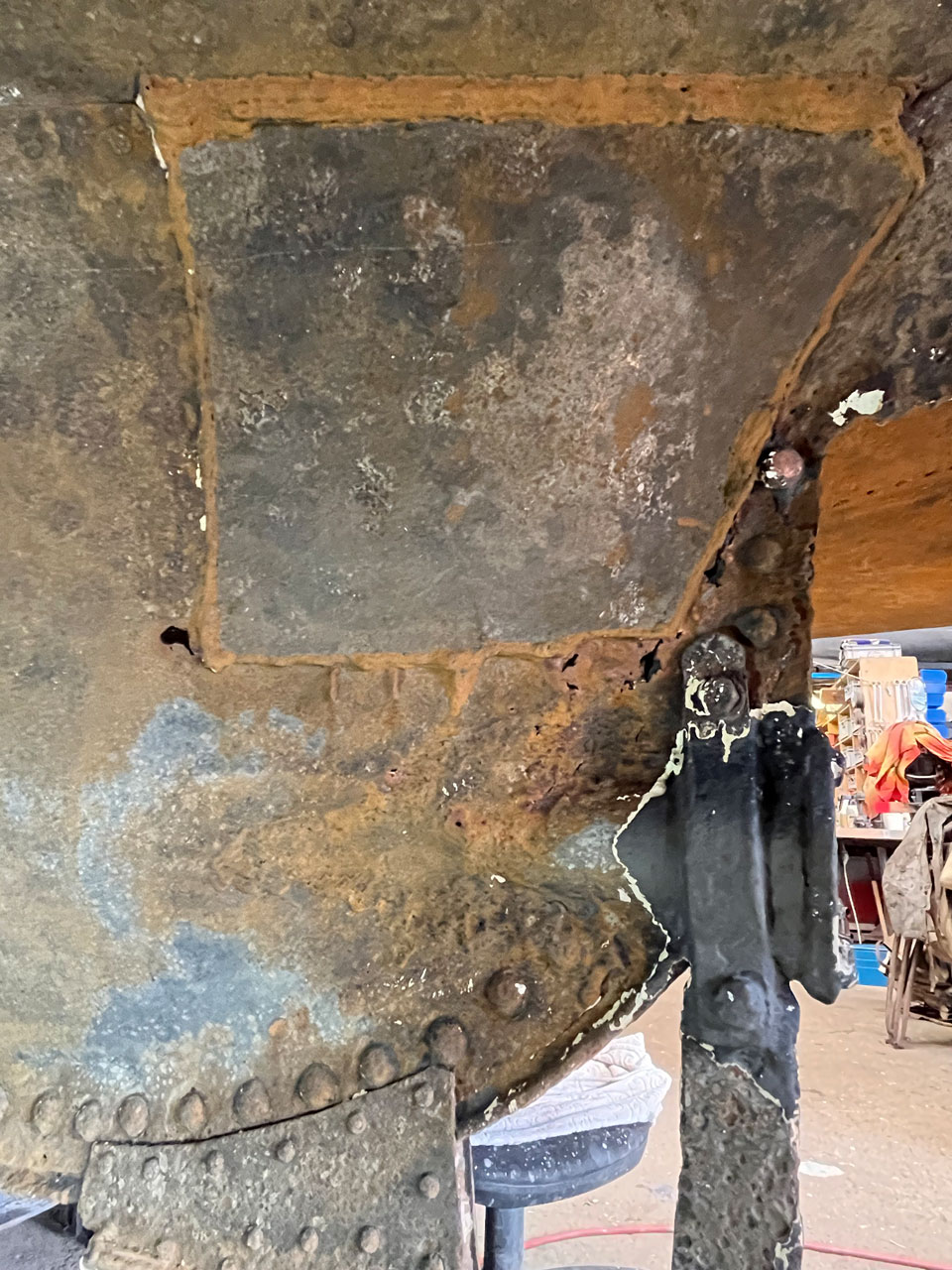

Es wurden kurzerhand die schadhaften Platten aus dem Schiff herausgeschnitten, der Wellenausgang neu konzeptioniert und die Plattengänge am flachen Heck neu eingeschweißt.

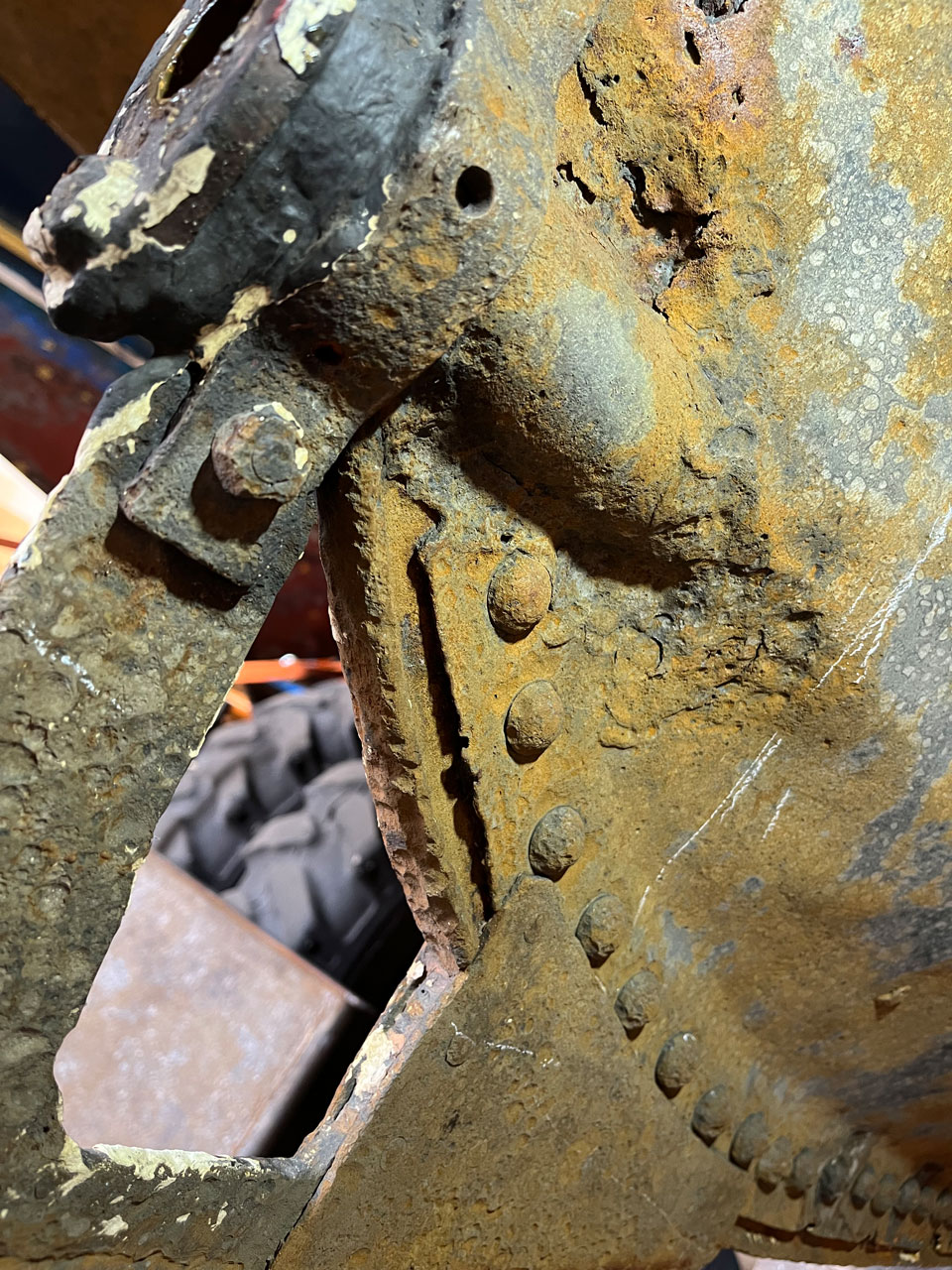

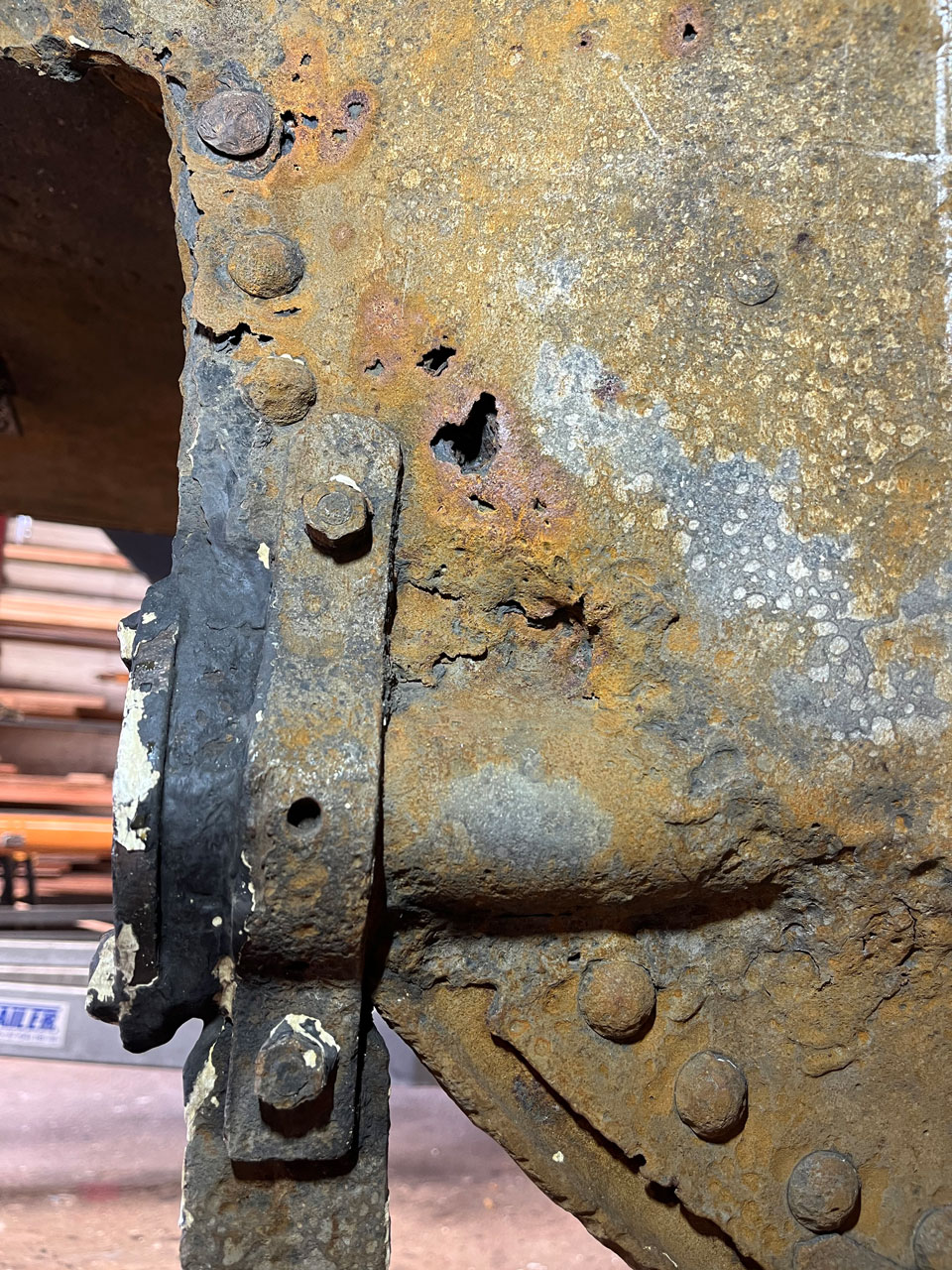

Die alte Ruderanlage überarbeitet, sprich Ruderwelle und Hennegatsrohr und Ruderarm ausgetauscht sowie der Skeg und das Ruderlager neu ausgerichtet.

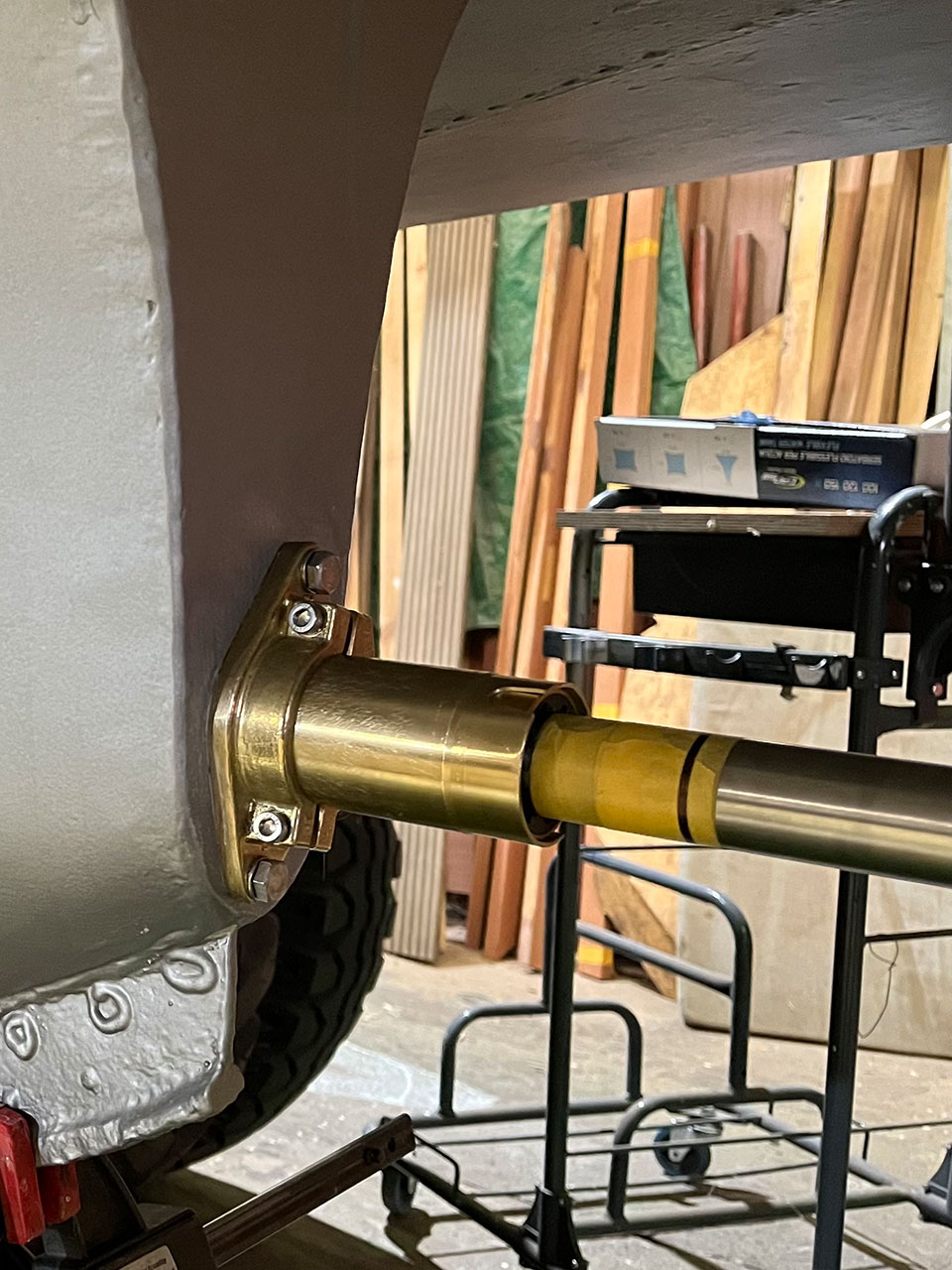

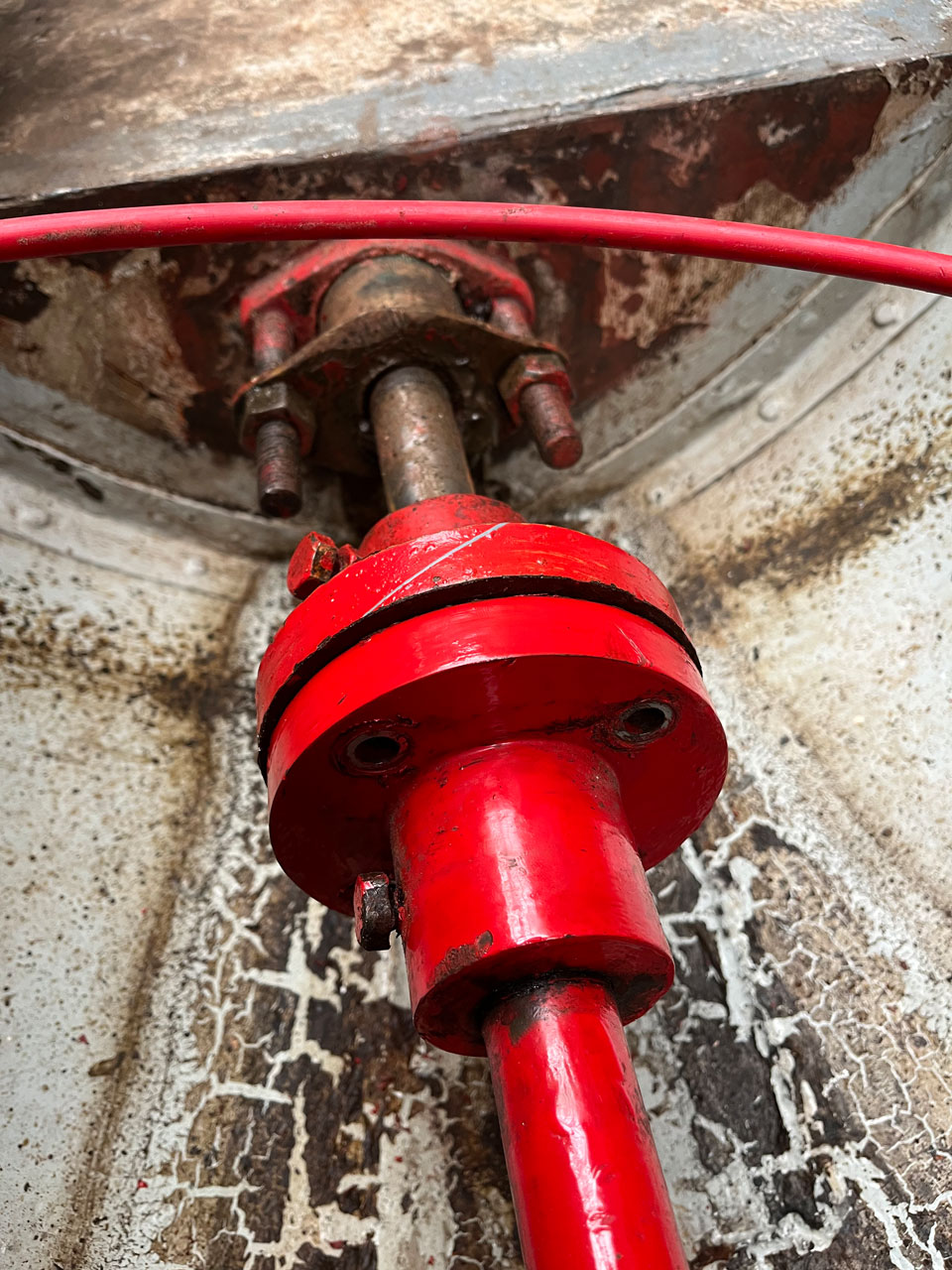

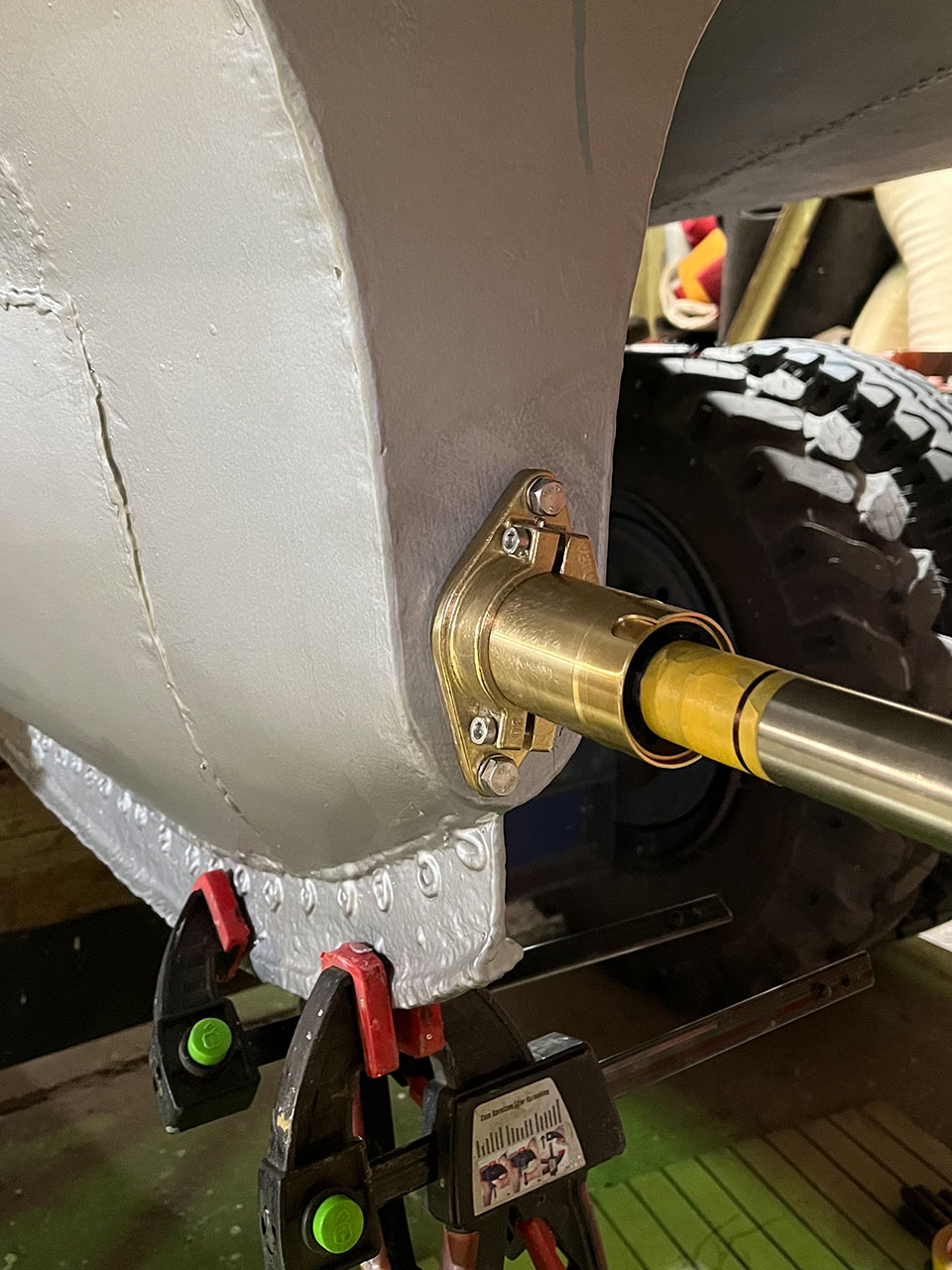

Die marode, zum Teil verrostete Antriebswelle, die eingelaufenen Lager und Wellenkupplung wurden gegen eine neue Edelstahl Welle inkl. einer flexiblen Wellenkupplung ausgetauscht. Das verrostete Stevenrohr gegen ein Bronze-Stevenrohr getauscht.

Die bisher fettgeschmierten Wellenlager wurden ausgebaut und durch gegen wassergeschmierte Neopren-Lager ersetzt.

Der Propeller gereinigt, gerichtet und ausgewuchtet. Der Motor und die gesamte Wellenanlage zueinander neu ausgerichtet, Montiert und das Stevenrohr im Anschluß im Rumpf vergossen.

Leinen los und Abfahrt !!

Austausch des Kiels – Operation am offenen Rückgrat

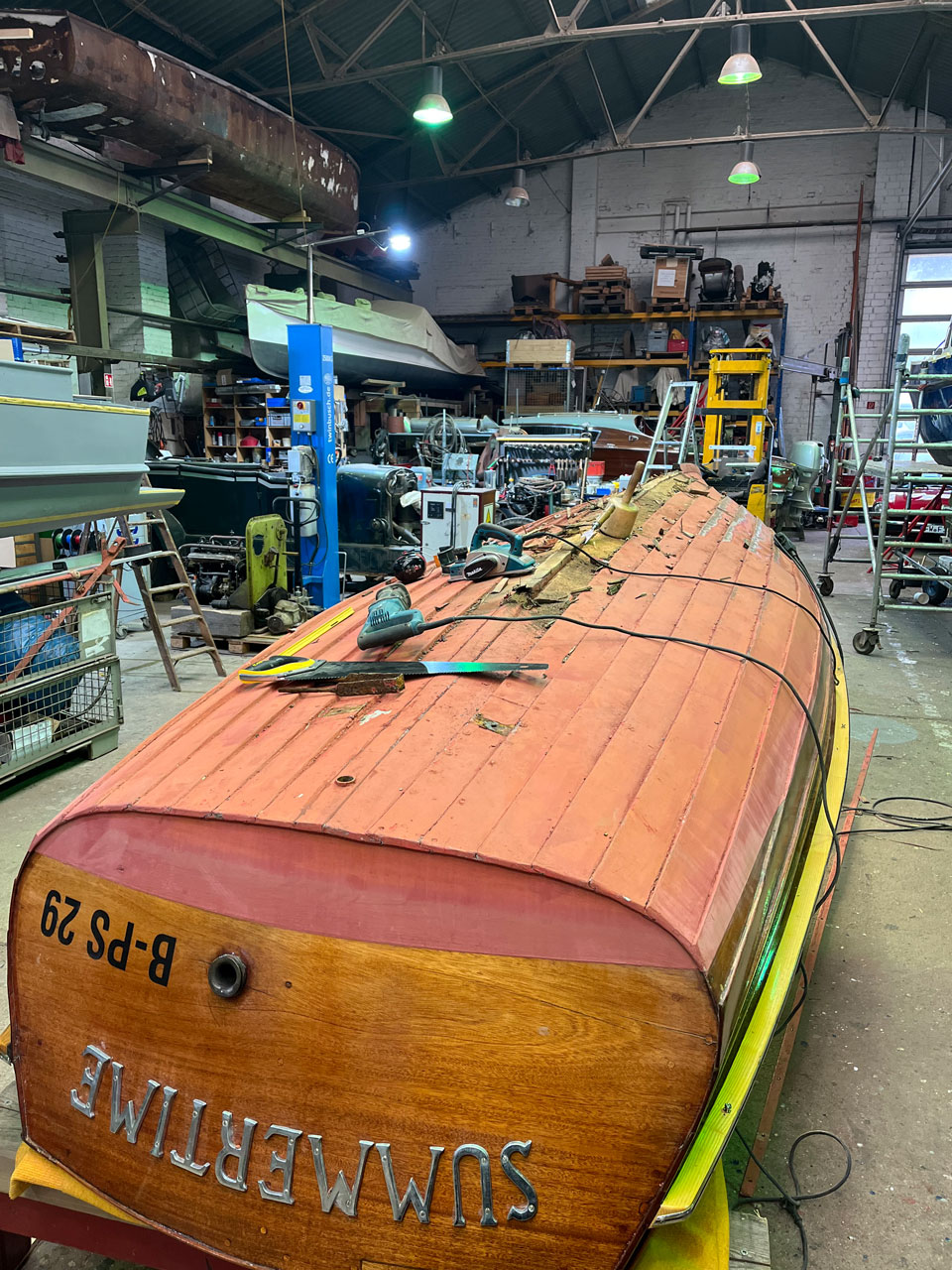

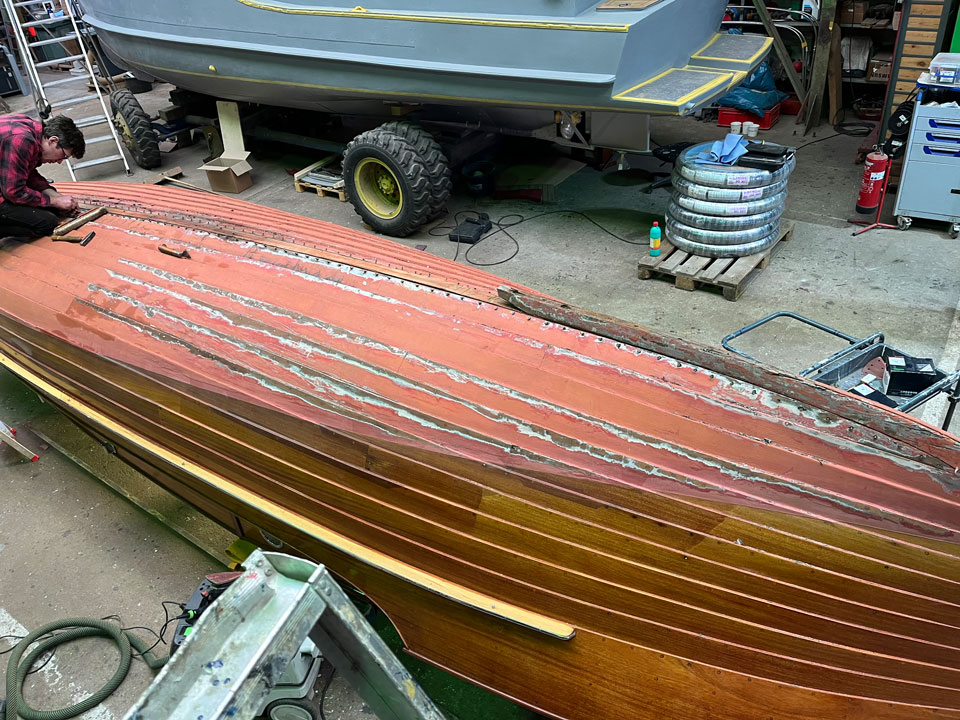

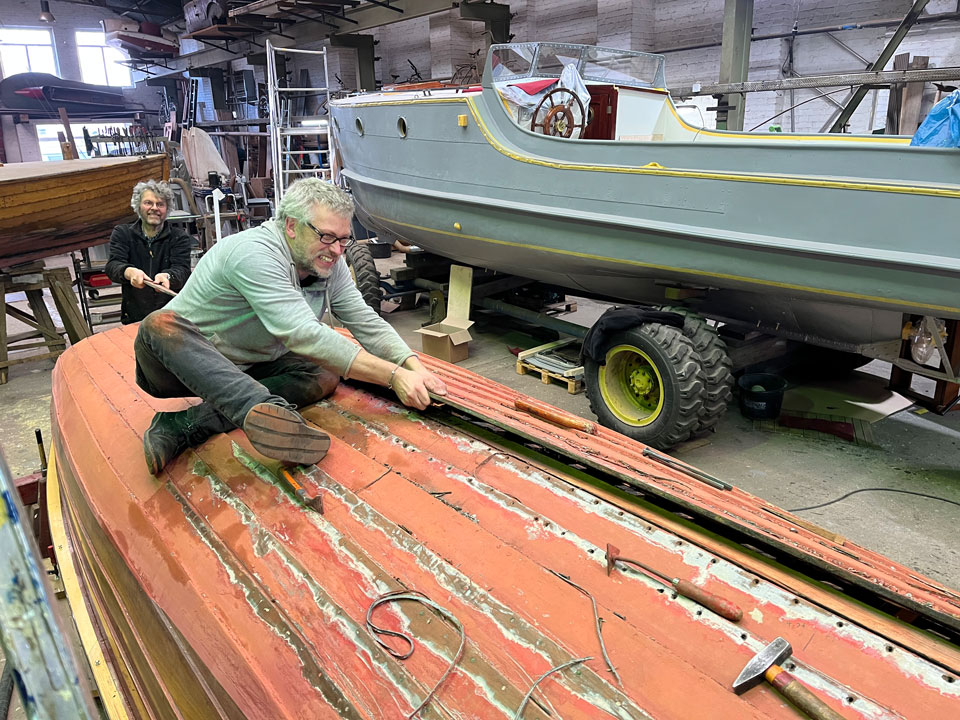

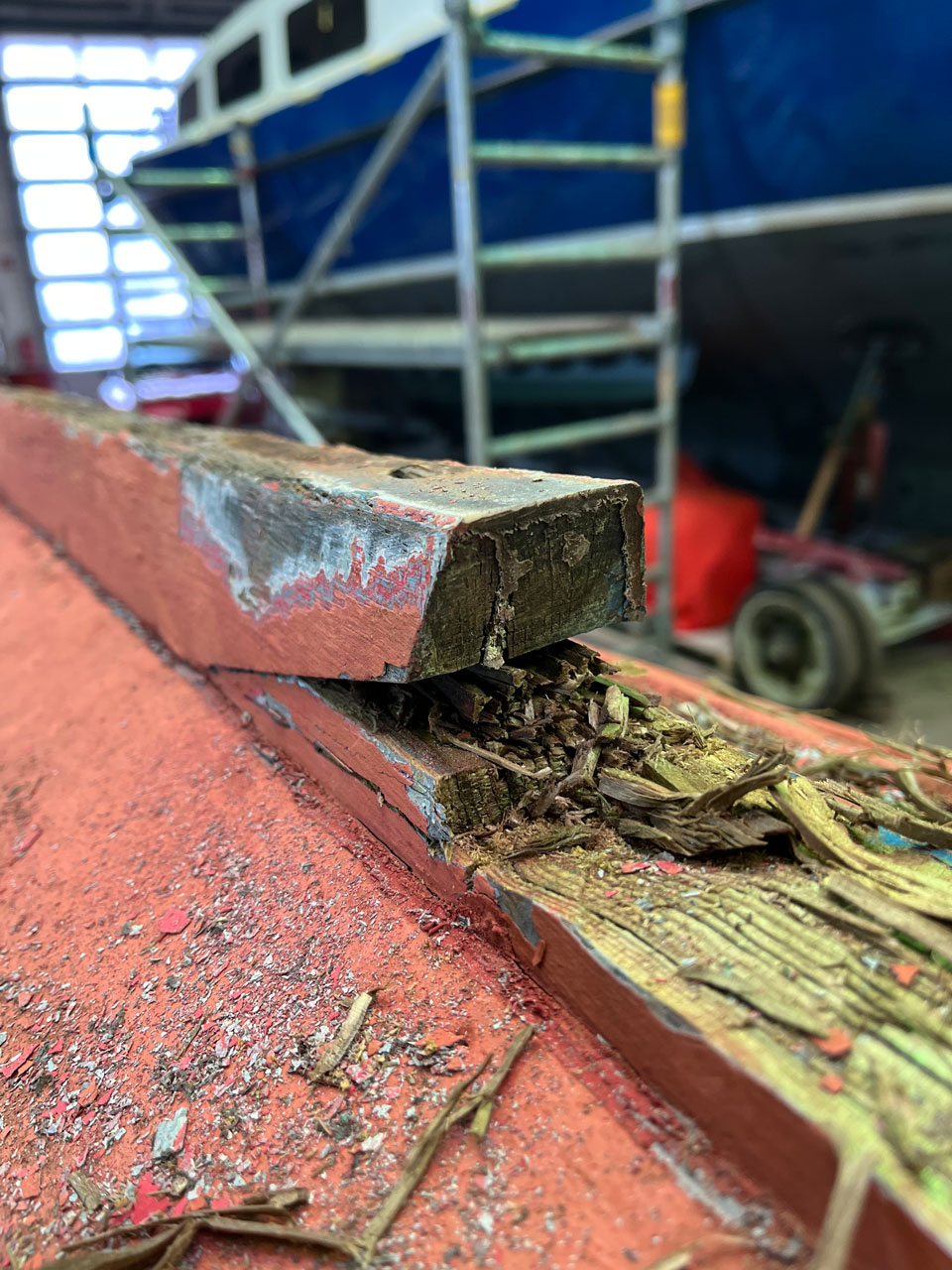

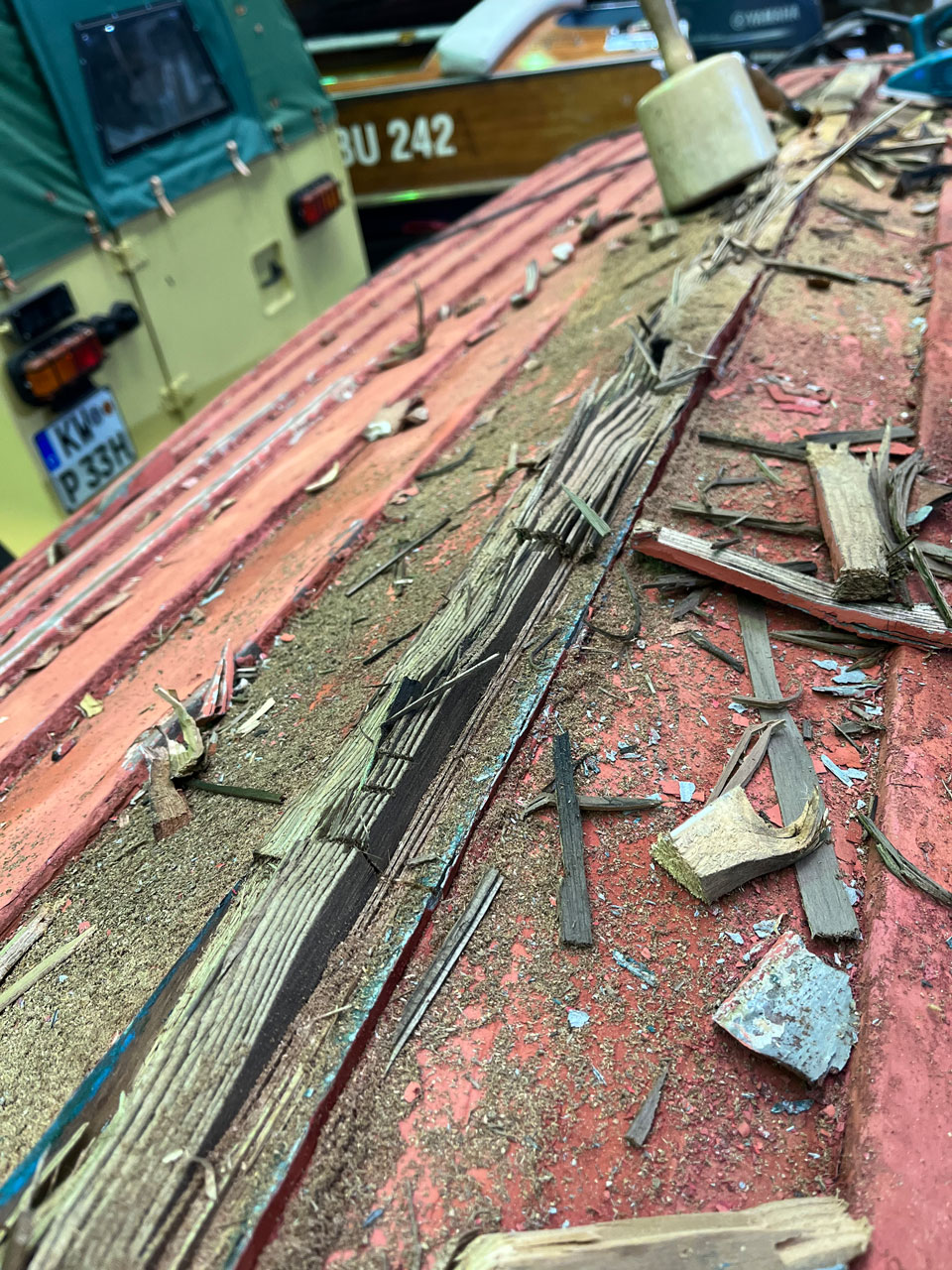

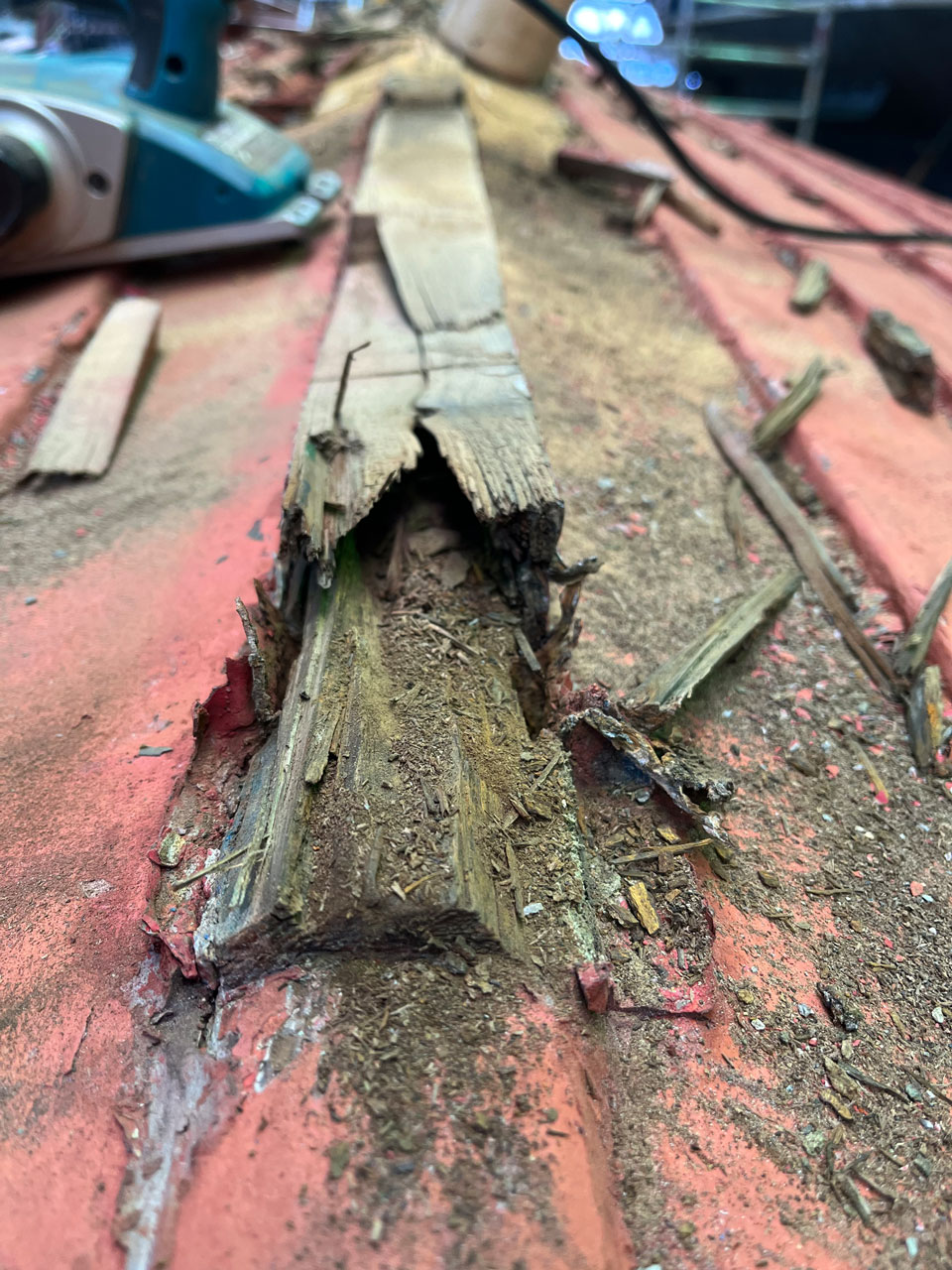

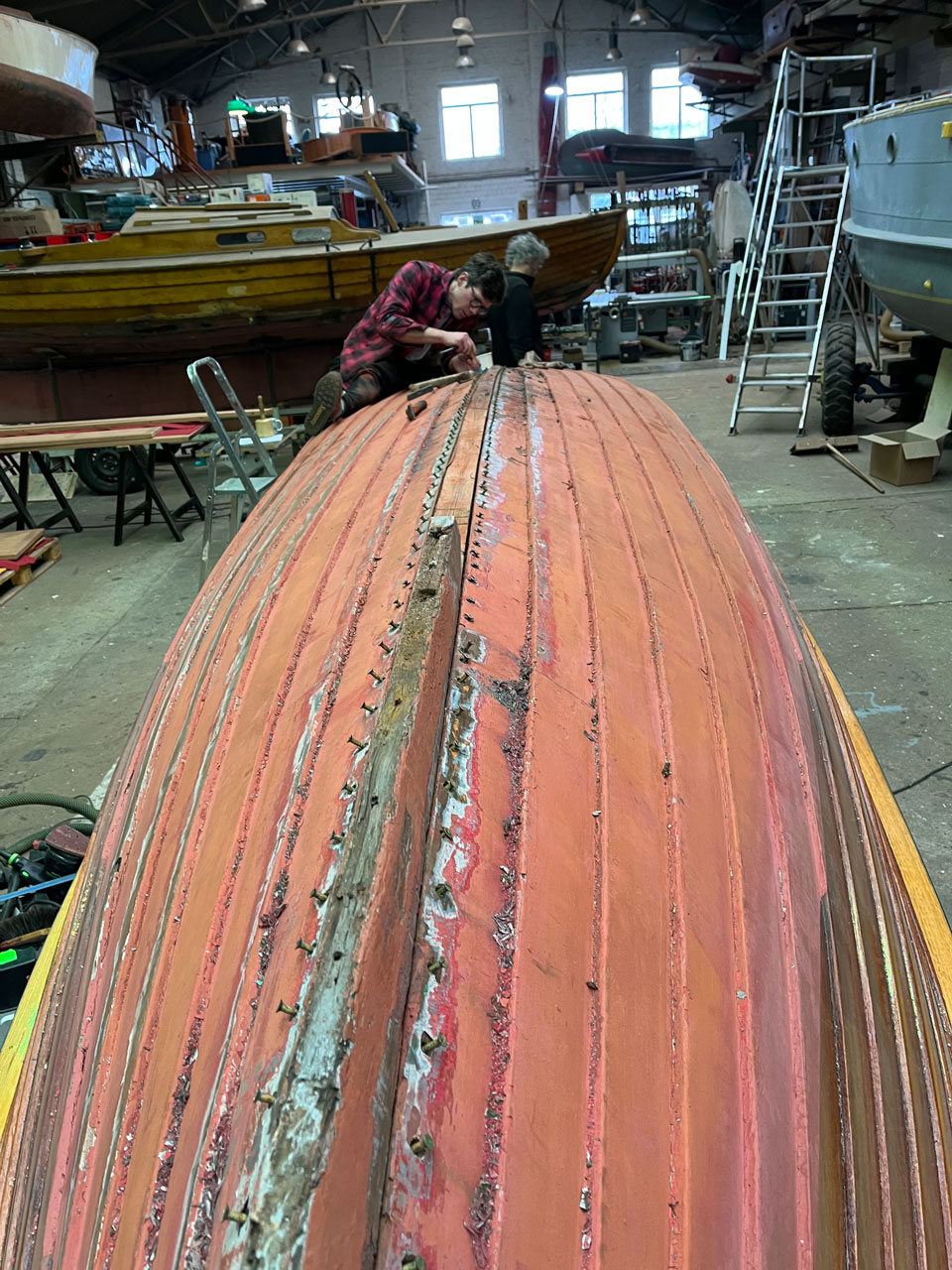

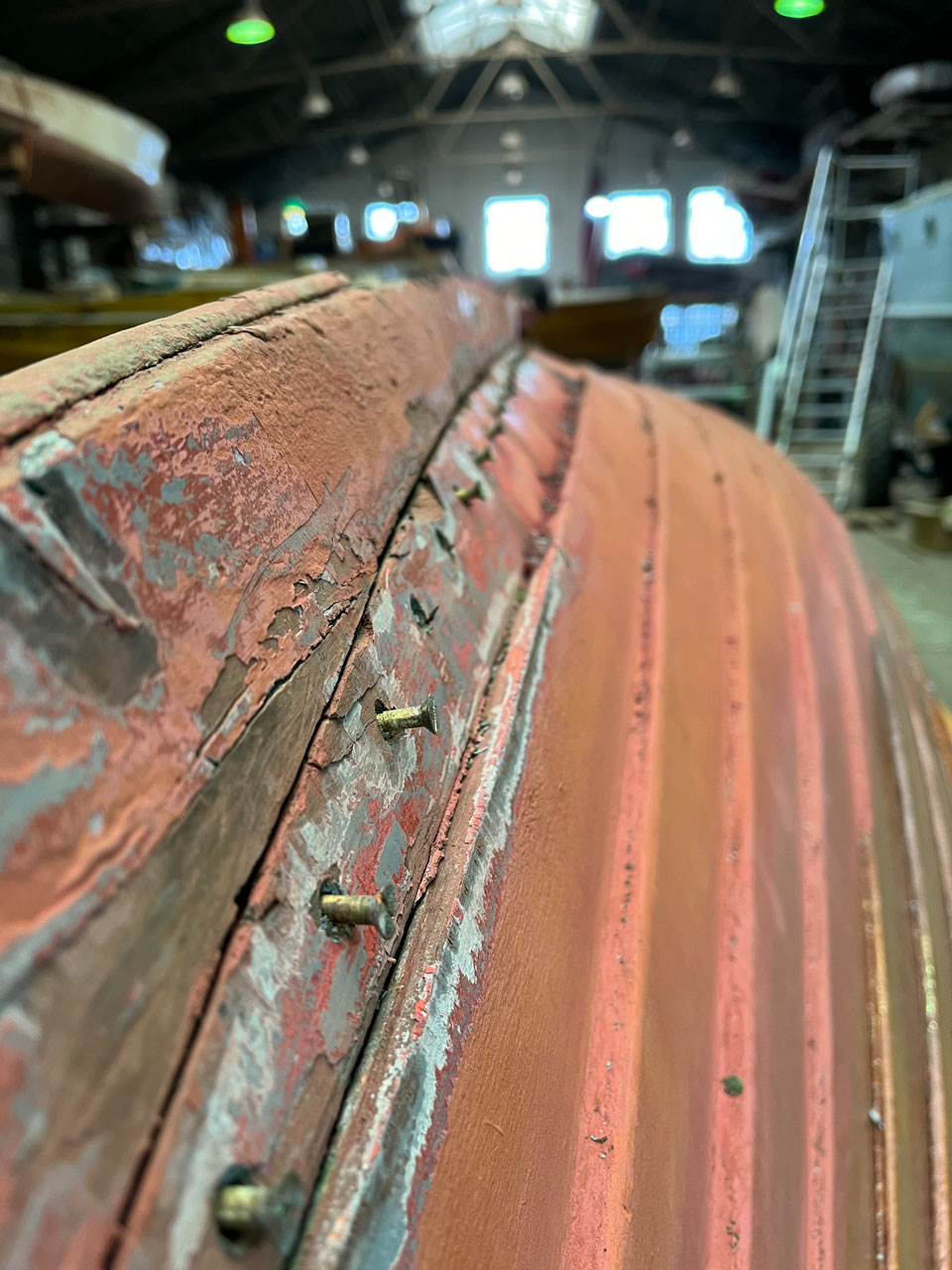

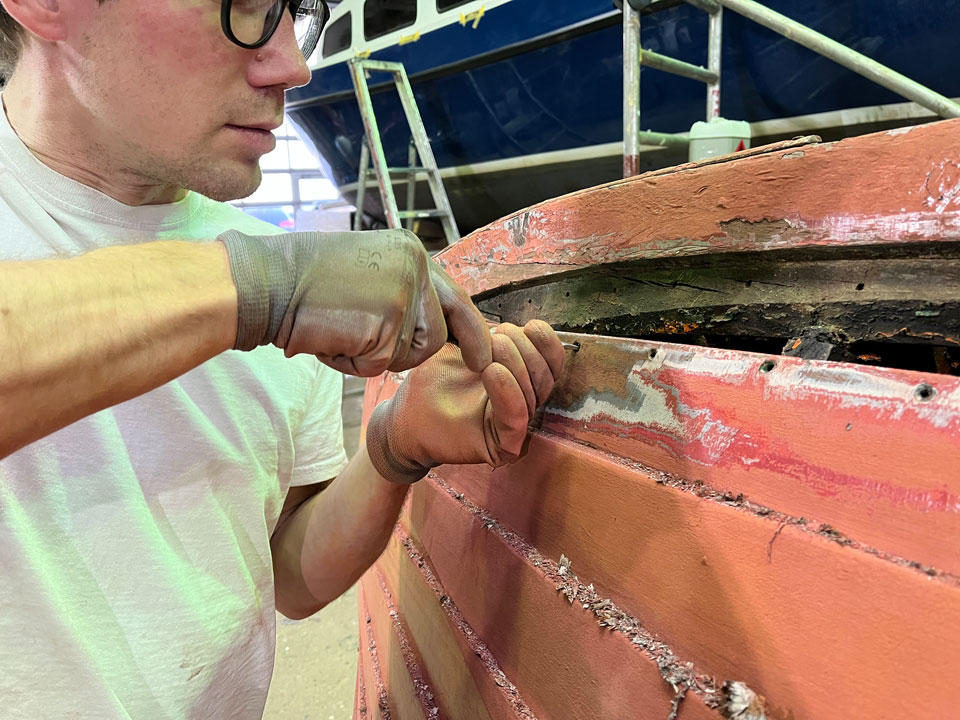

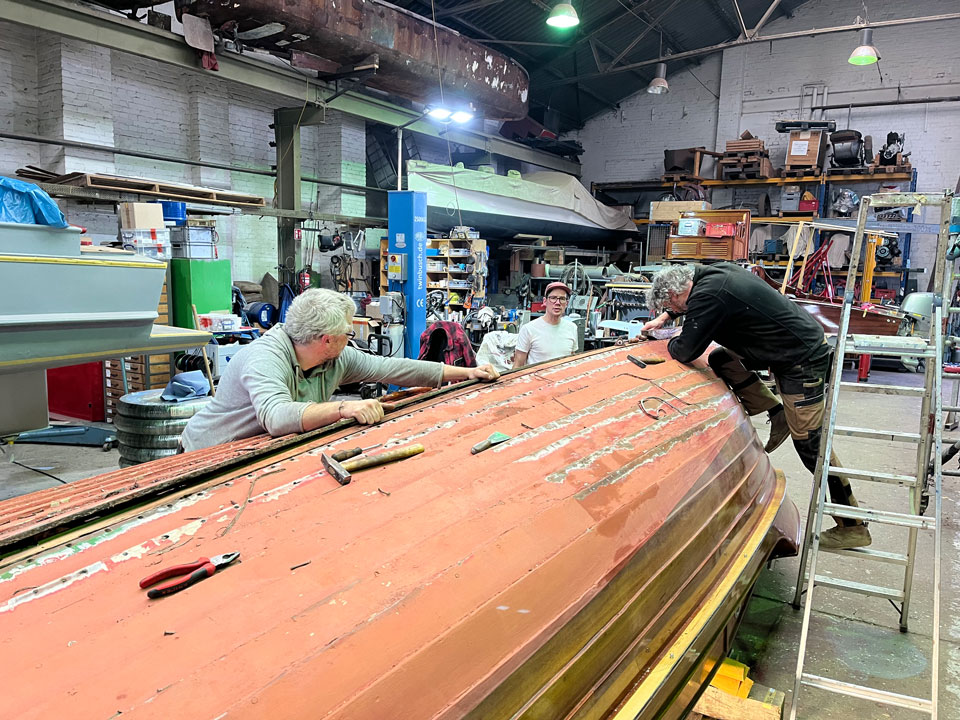

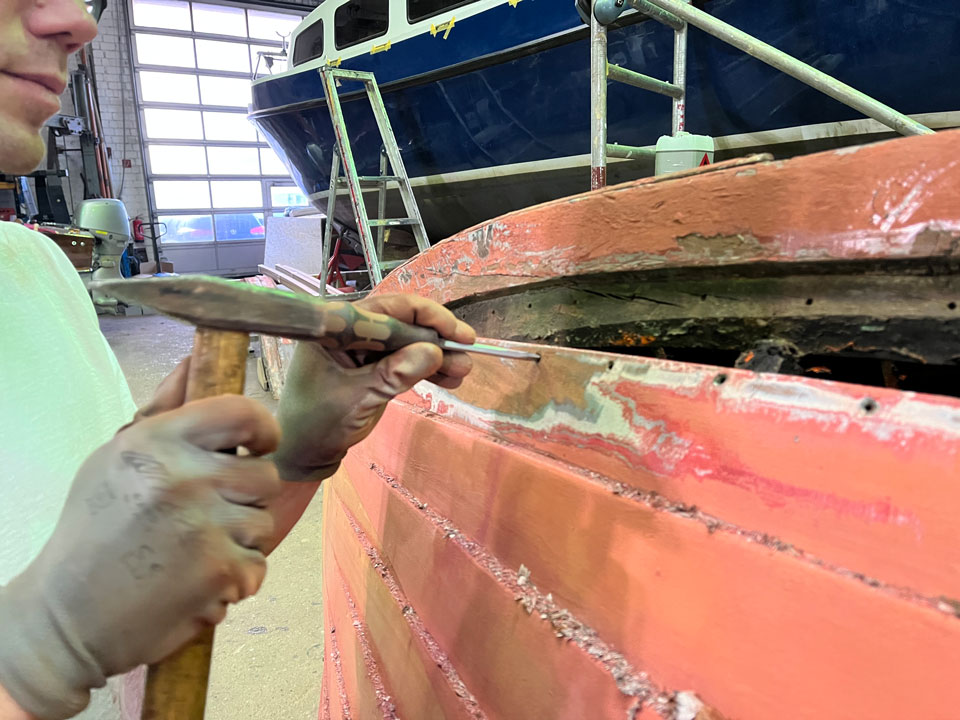

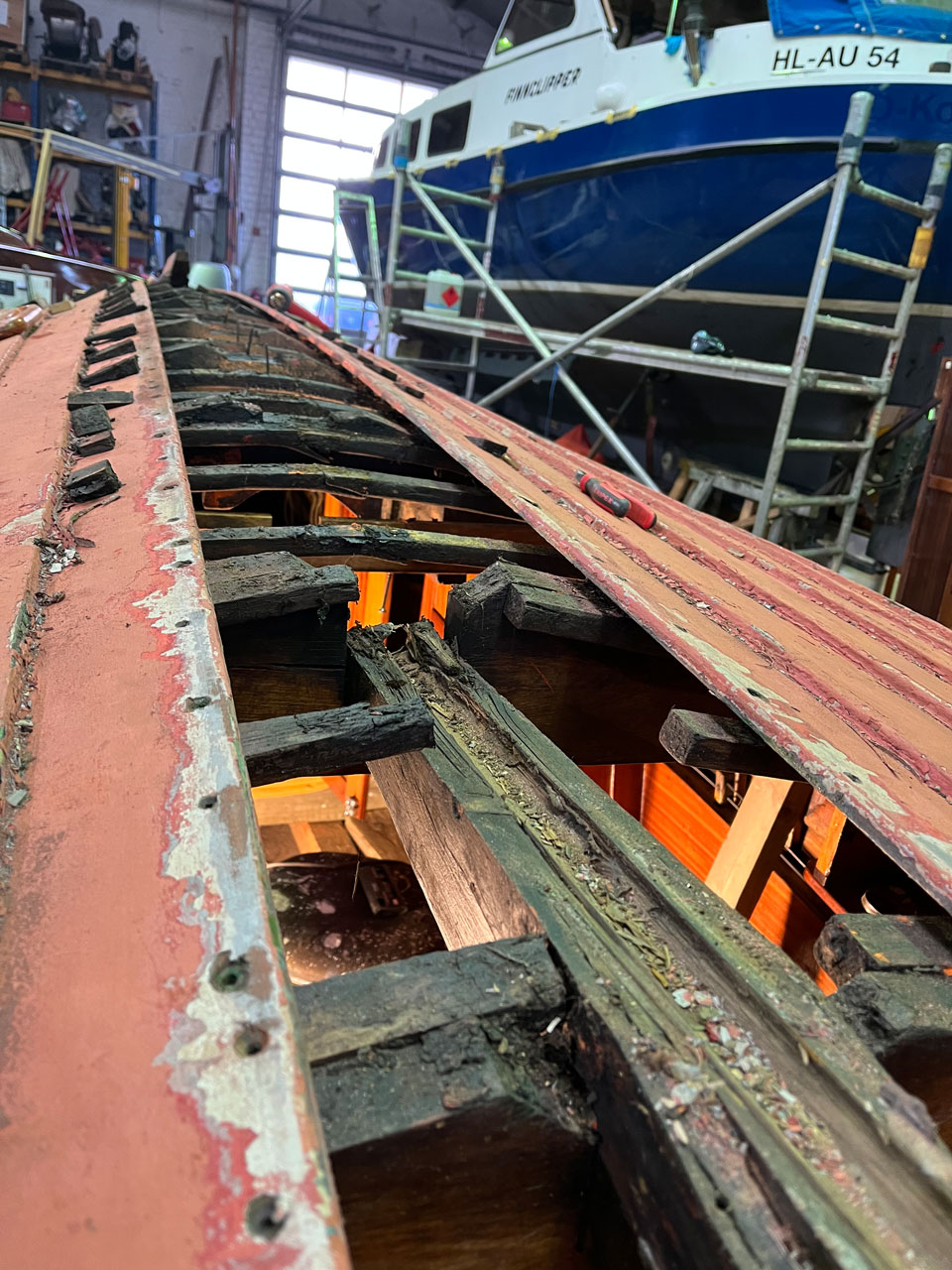

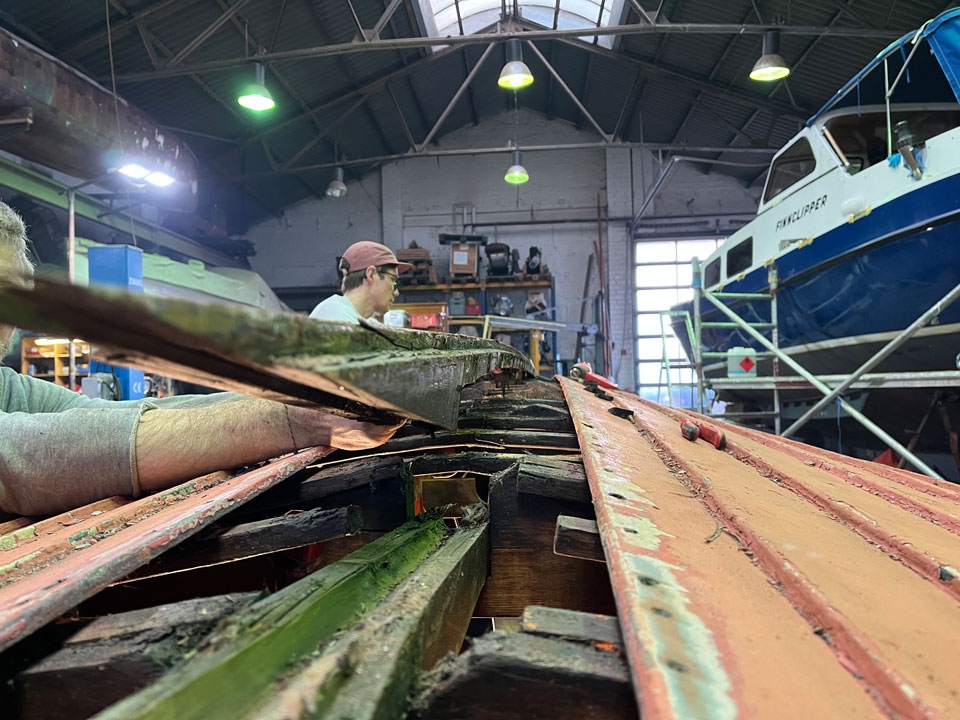

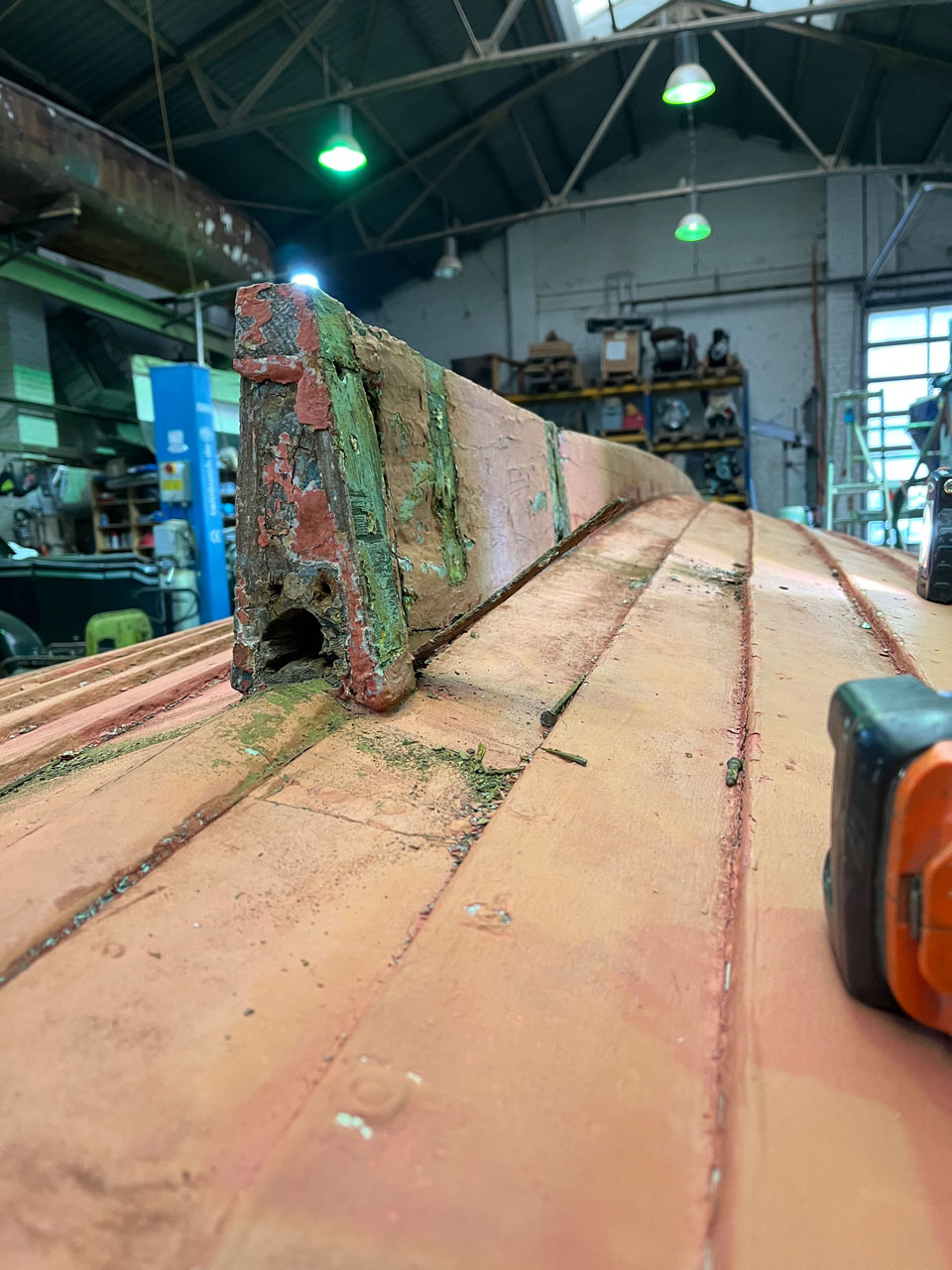

Um den Kiel aus dem Bootskörper zu lösen müssen die Kielplanken vorab entfernt werden. Danach kann mit der Demontage des Mitteschiffskiels begonnen werden.

Herstellung des neuen Kiels aus 2 Teilen.

Aus Kambalaholz (Iroko) werden 2 Kiel-Lagen, Innenkiel und Außenkiel, gefertigt und in das Spantengerüst eingepasst, die Lagen miteinander verleimt und mittels Edelstahlbolzen im Bootskörper verbolzt.

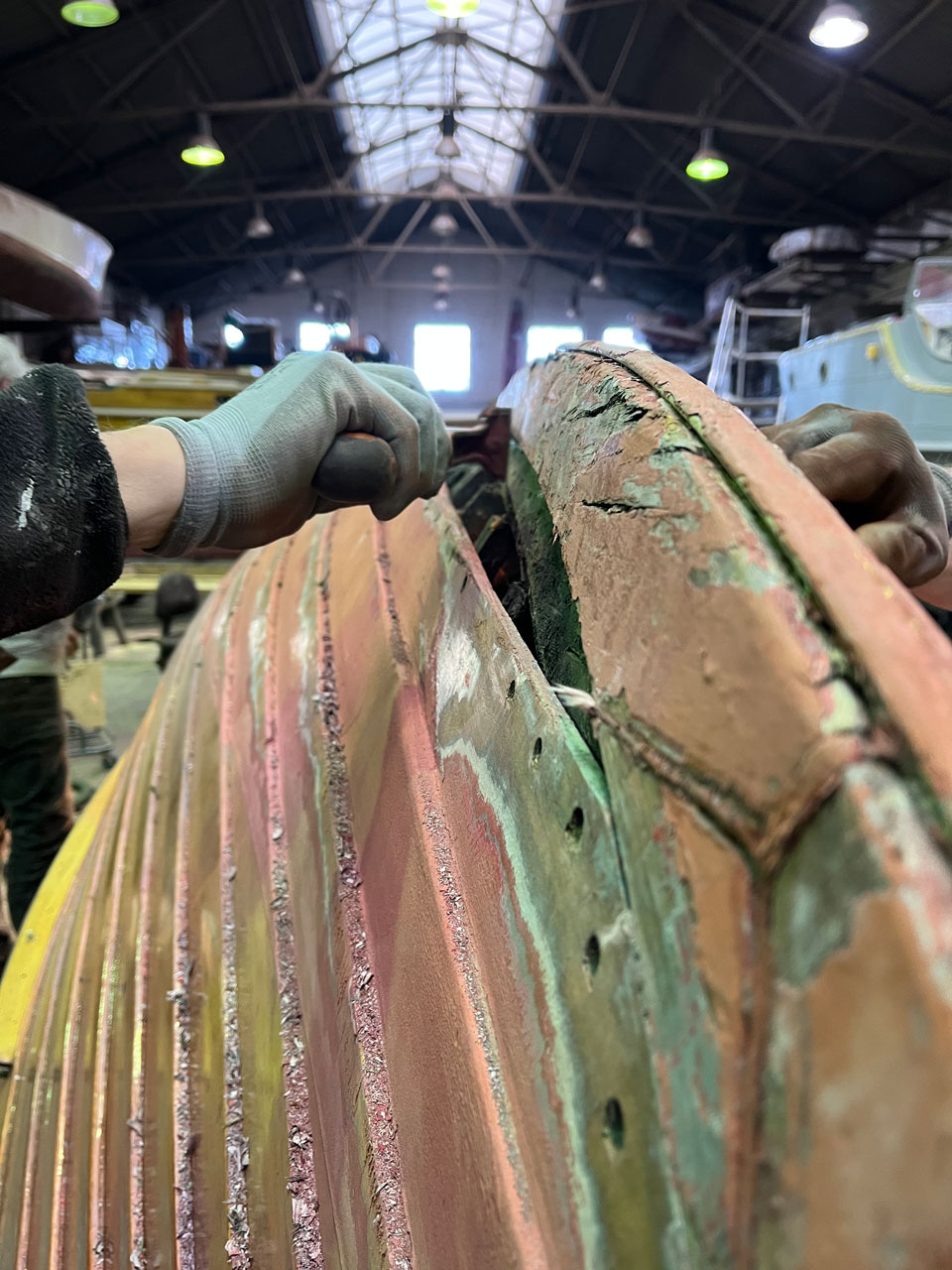

Vorab ist ein Austausch der vorhandenen Eichen-Spanten in Teilen notwendig. Diese werden bei uns, in traditioneller Weise, durch Dämpfen des Holzes und anschließendem Einbiegen in die Bootsform gefertigt. Dies ist immer ein spannender Moment.

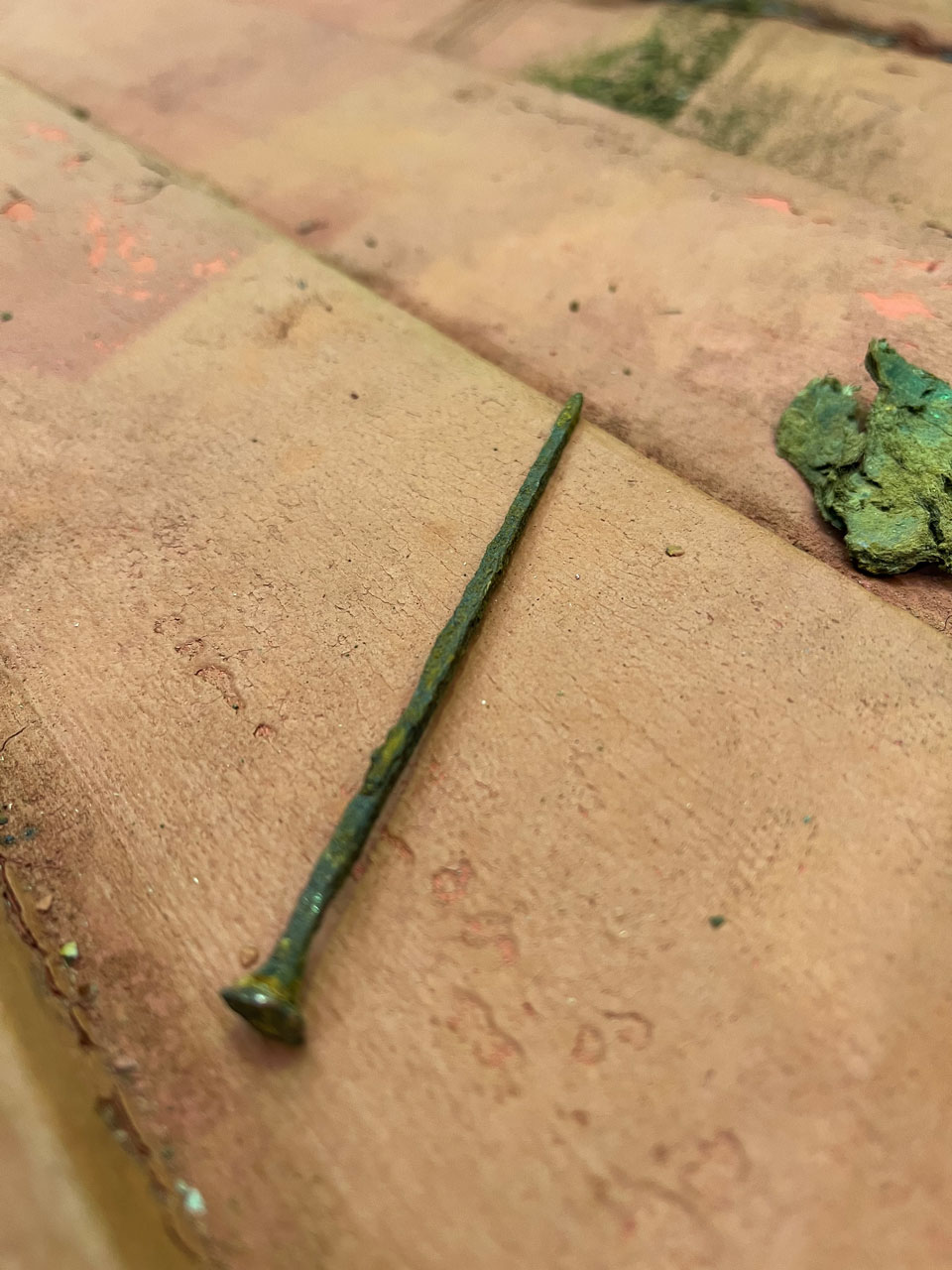

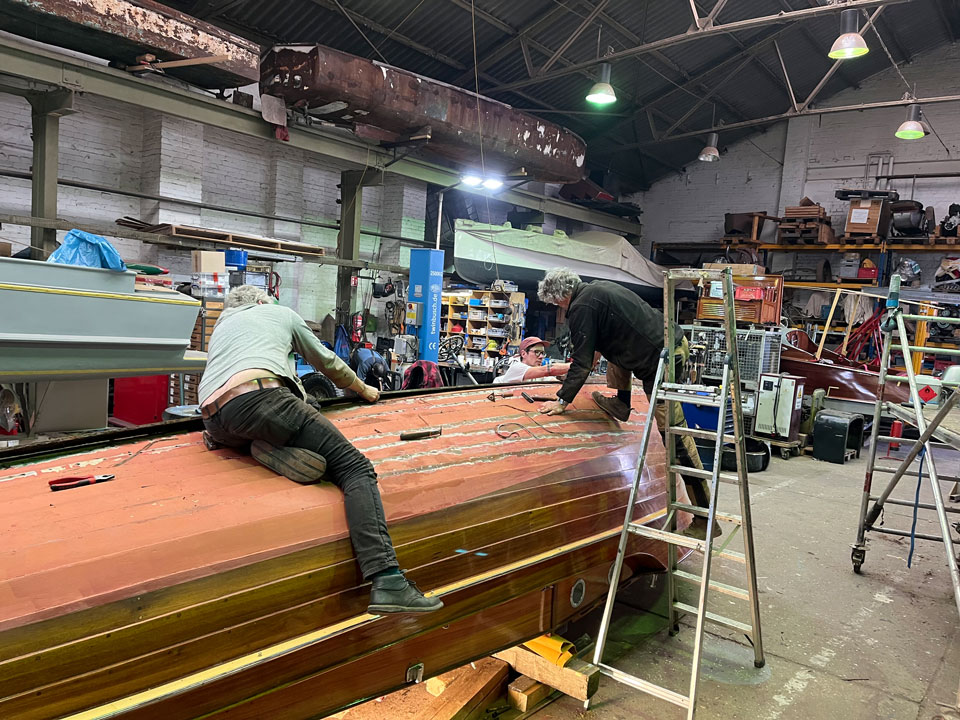

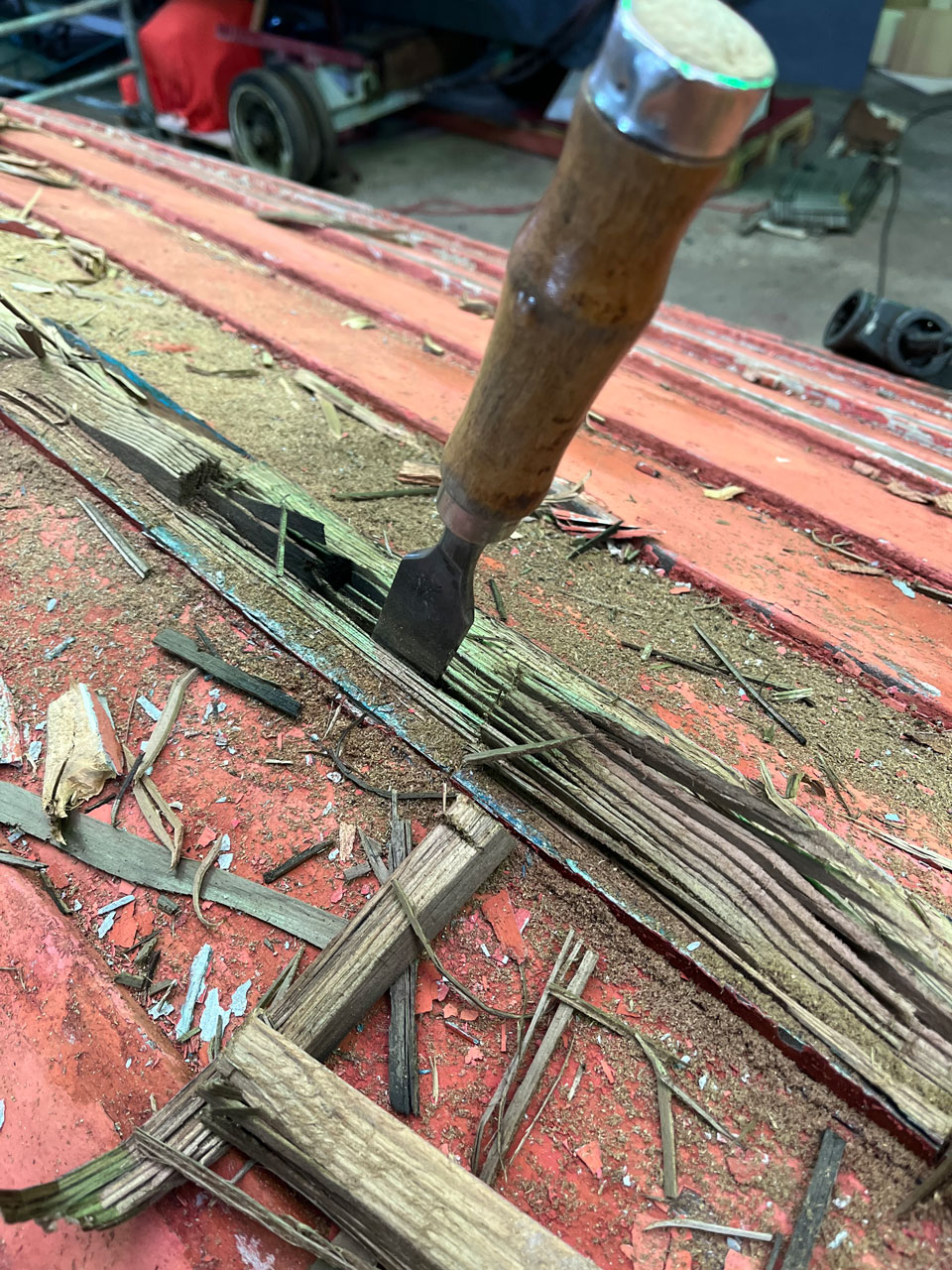

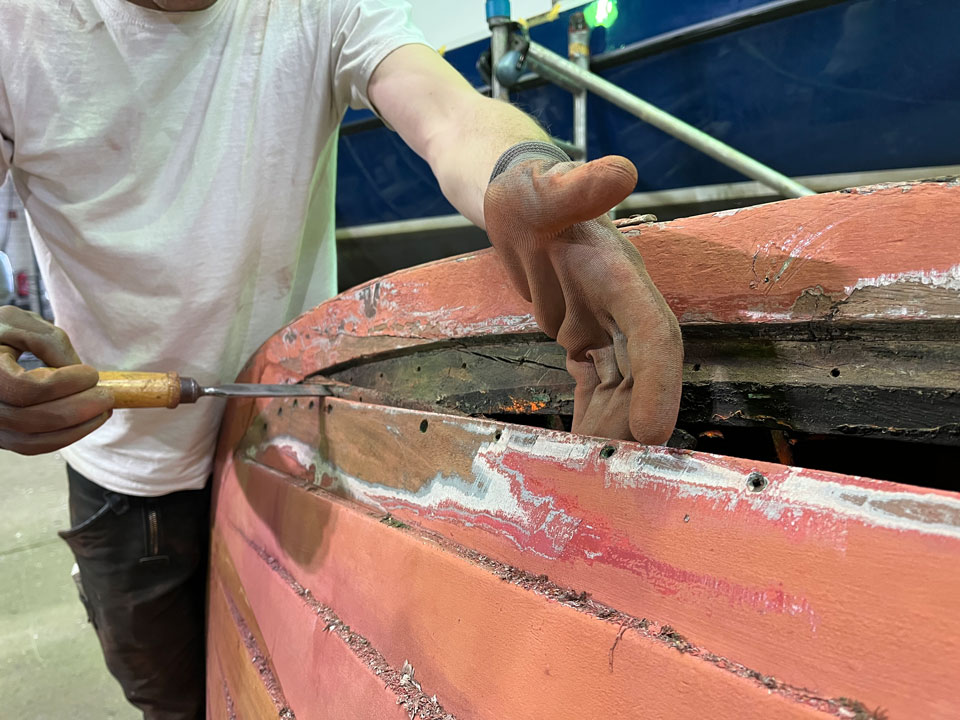

Nach der Montage der Innenkiellage wird der Rumpf wieder beplankt und klassisch mit Kupfer-Nägeln und Nietscheiben vernietet. Die Plankennaht am Kiel wird im letzten Schritt kalfatert.

Abschließend wird die Außenkiellage montiert, der Wellentunnel gebohrt und die Wellenanlage sowie die Ruderanlage eingebaut.

Am Ende steht der neuen Skipper-Saison auf den Berliner Gewässern nichts mehr im Wege.

Teil-Instandsetzung eines Teakdeckes
Zurzeit bei uns in der Bearbeitung ist die Teilerneuerung eines Teak-Decks auf einem Motorsegler.

Maßgabe des Auftrags ist den Eingriff auf die wesentlichen Schadstellen zu begrenzen.

Da Teak auf dem Weltmarkt derzeit sehr rar und teuer ist kam eine Kompletterneuerung der gesamten Decksflächen in dieser Wintersaison nicht in Frage. Wir haben uns bei der Bearbeitung auf die zwei wesentlichen Aspekte zur Lösung des Problems beschränkt.

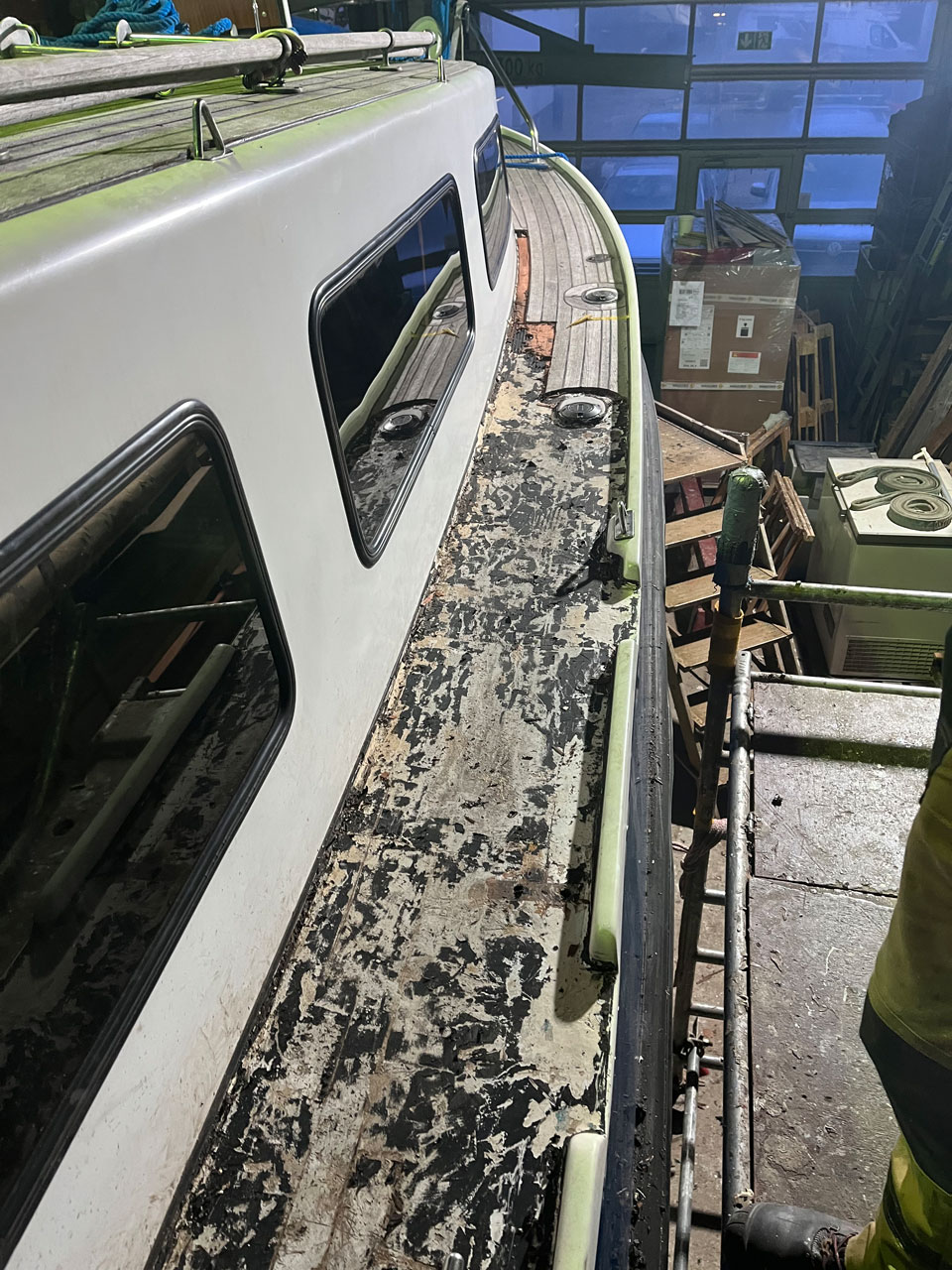

Die Wasserführung an Deck
sorgte aufgrund eines Konstruktionsfehlers dafür, dass an Deck aufkommendes Wasser nicht abgeführt wurde, sondern sich auf der Deckoberfläche Pfützen bildeten. Diese Pfützenbildung sorgte letztendlich dafür, dass der Deckbelag marode wurde, sich vom Untergrund löste und so weiteres Wasser in die Trägerlage eindringen konnte.

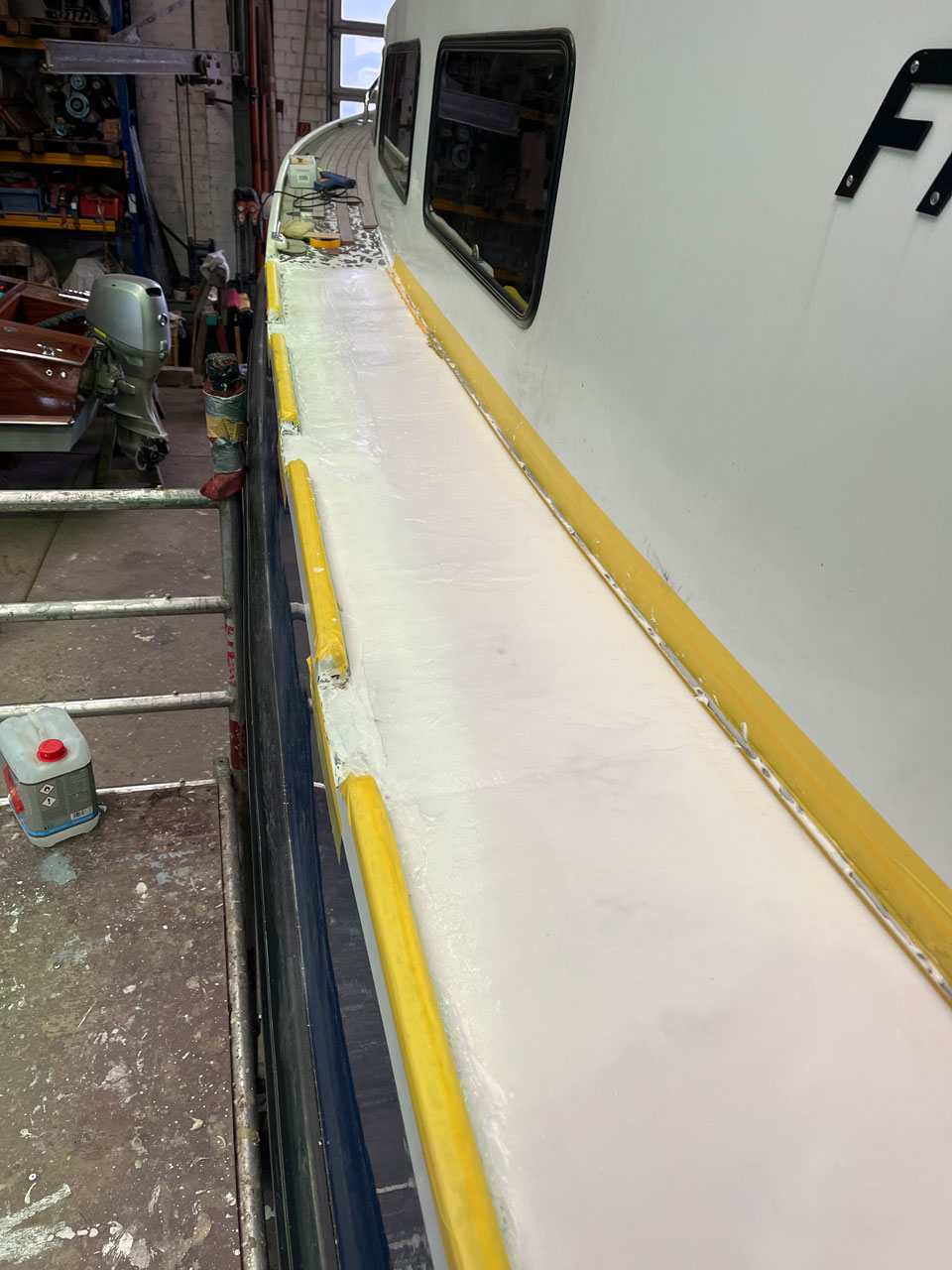

Änderung der Deckführung: Herstellung nach außen geneigter Deckflächen auf den Seiten Decks zur Ableitung anfallenden Wassers

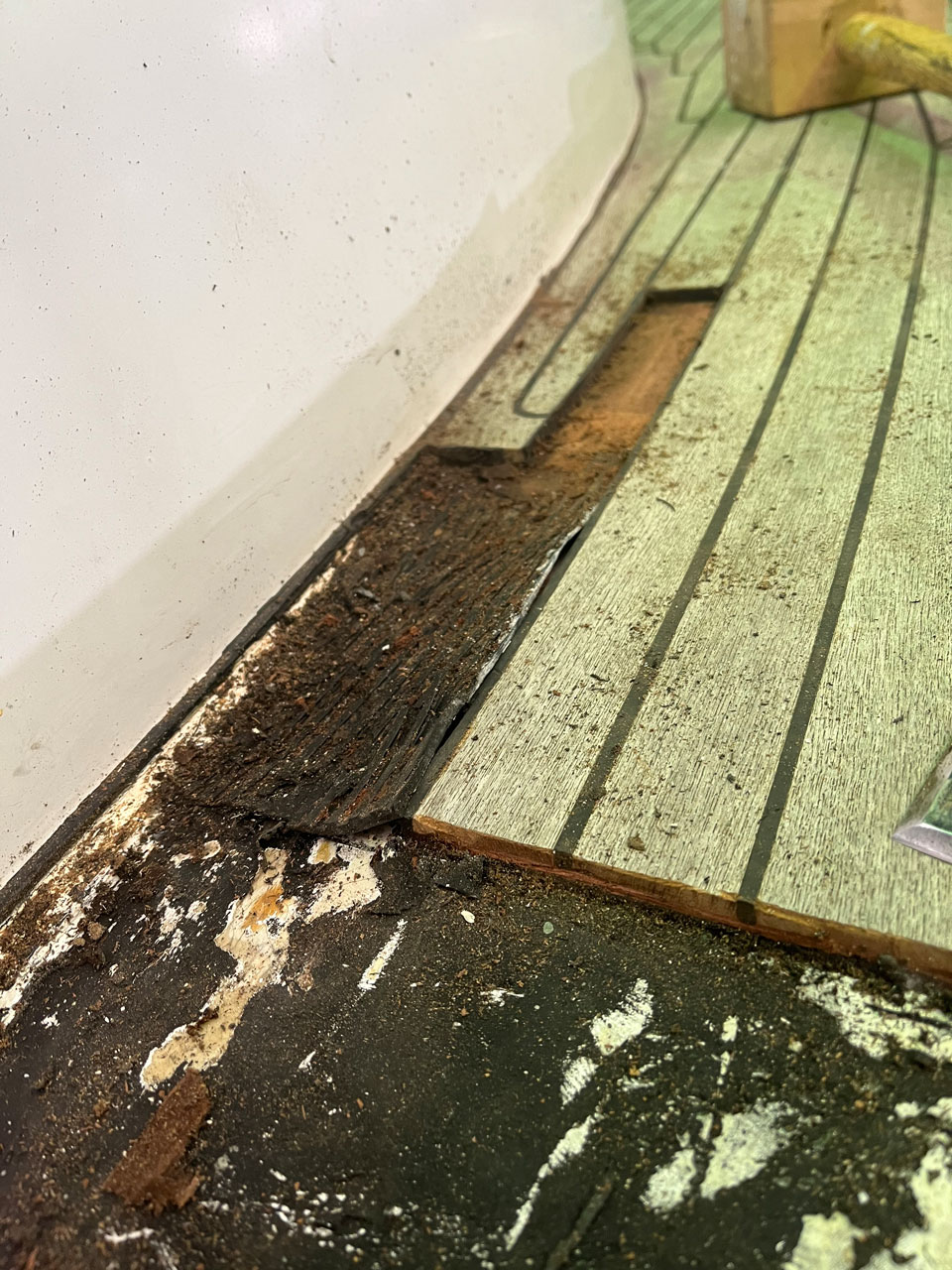

Austausch des maroden Teil-Deckbelages

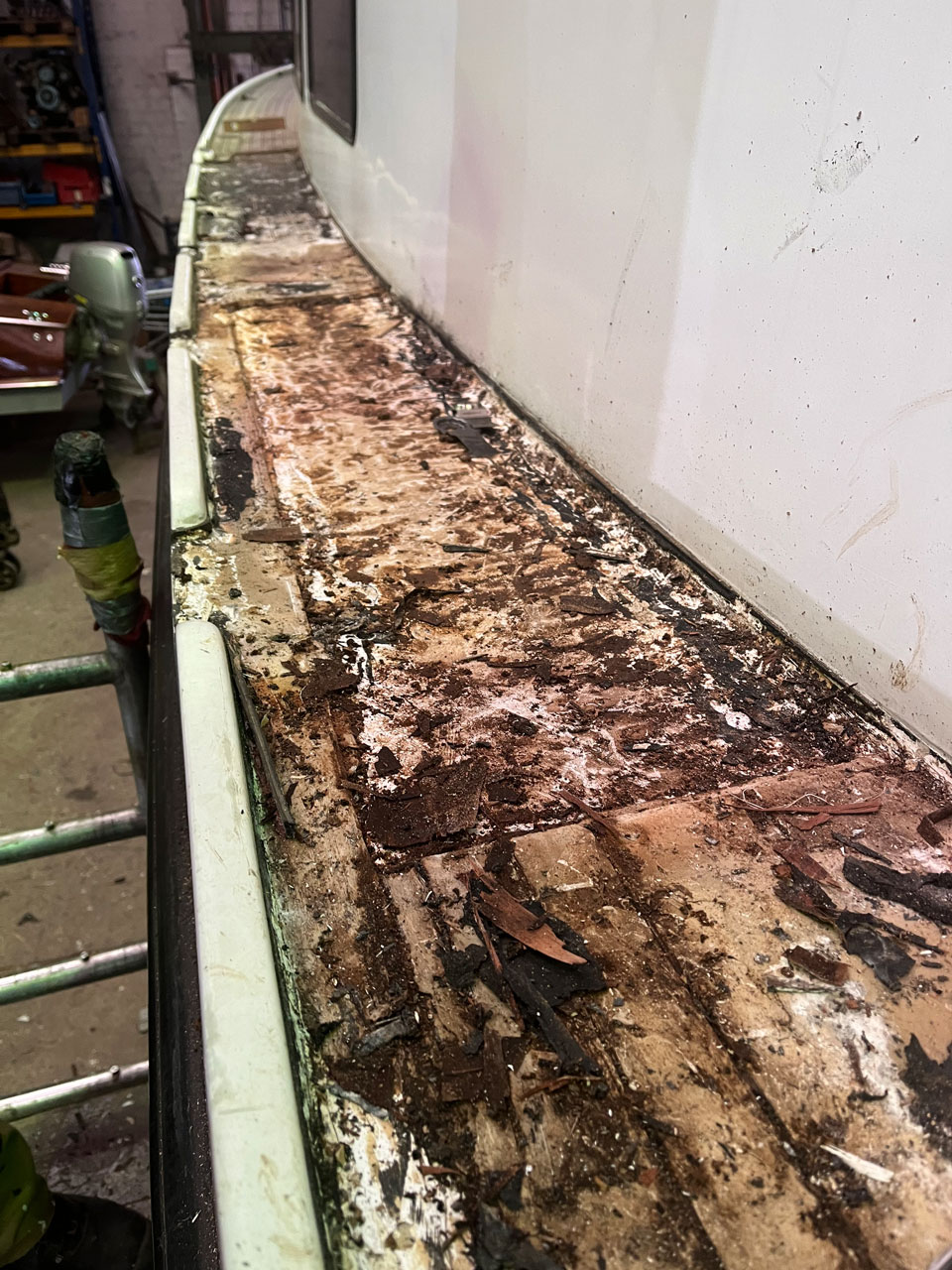

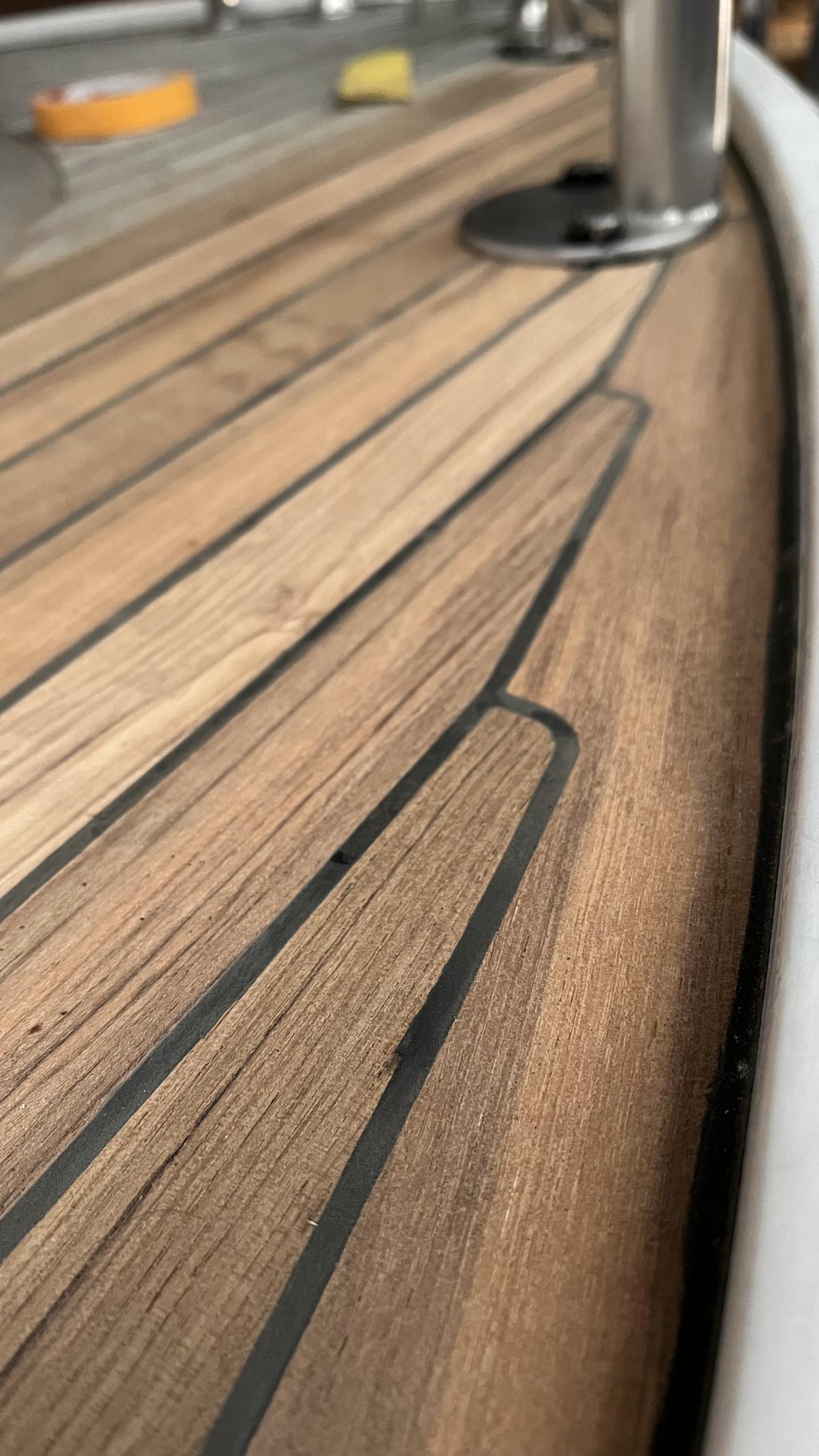

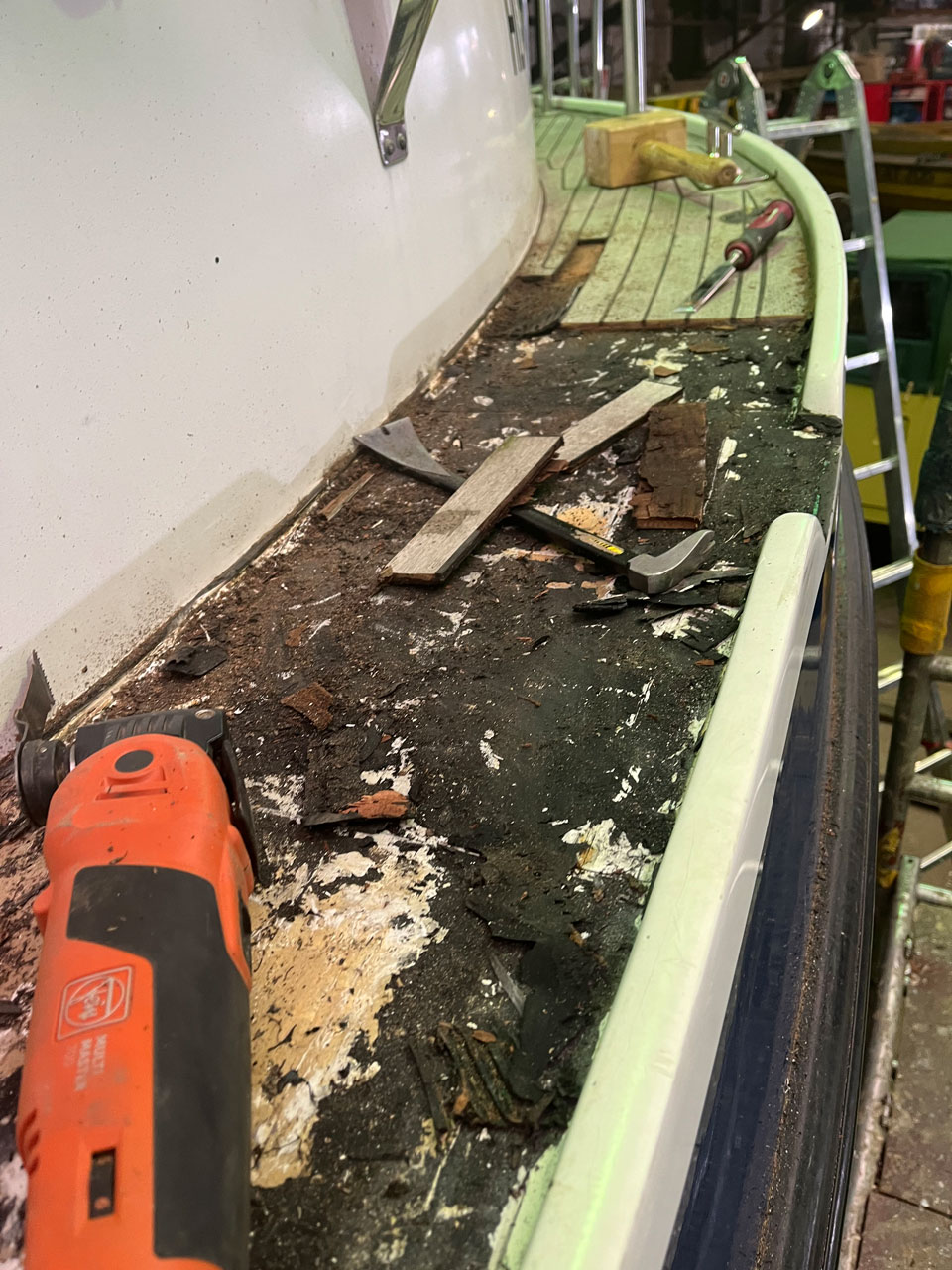

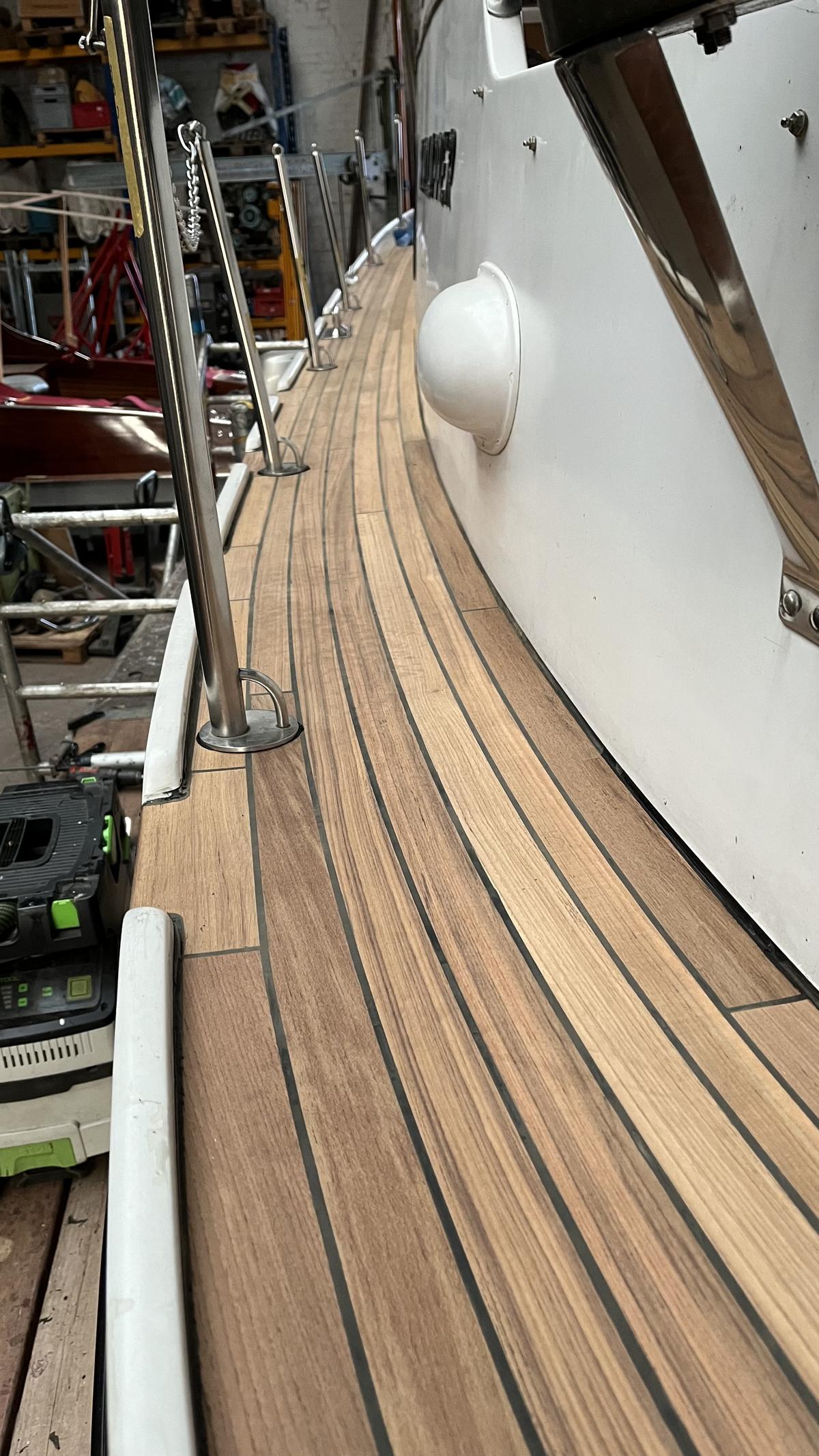

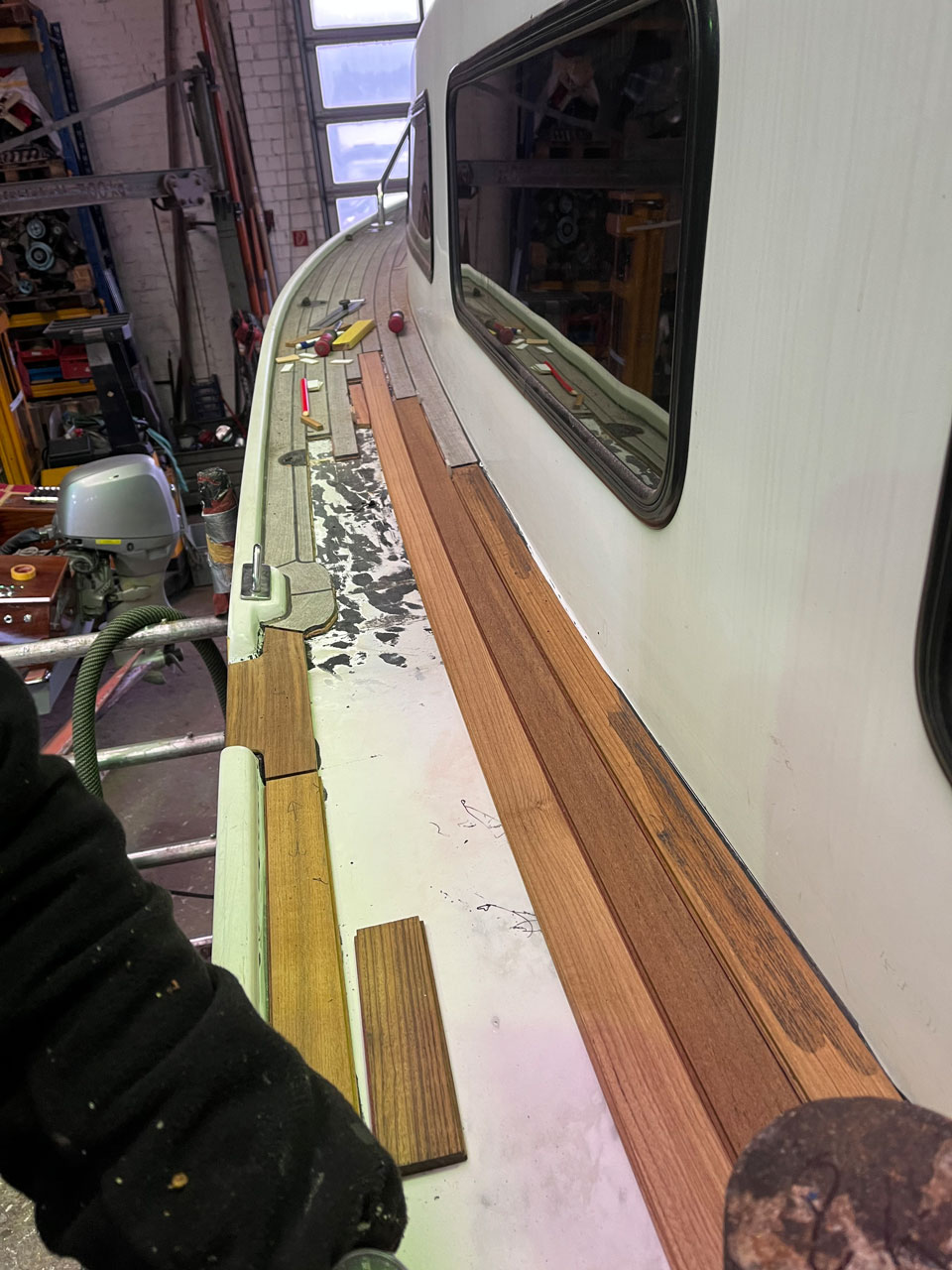

Demontage der beschädigten Deckkonstruktion und Aufbau eines Vollholzdecks aus Teakstäben

Hierbei ging es dem Eigner in erster Linie um die Behebung des akuten Schadbildes und in zweiter Linie um den Aufbau eines Teakdecks mit Standartstababmessungen.

Die Verwendung eines Standardisierten Deckstabes hat den Vorteil, bei zukünftigen Erneuerungen, Kosten für die Herstellung von Decksstäben einzusparen.

Die Herausforderung ist die unterschiedlichen verwendeten Deckstababmessungen zusammen zu führen.
